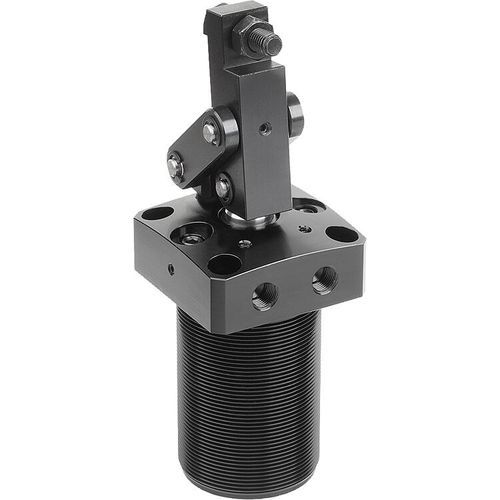

Cilindro de fixação 05609 series
pneumáticode pistãode dupla ação

Cilindro de fixação - 05609 series - norelem - Éléments standard mécaniques - pneumático / de pistão / de dupla ação
Cilindro de fixação - 05609 series - norelem - Éléments standard mécaniques - pneumático / de pistão / de dupla ação
Cilindro de fixação - 05609 series - norelem - Éléments standard mécaniques - pneumático / de pistão / de dupla ação - imagem - 2
Cilindro de fixação - 05609 series - norelem - Éléments standard mécaniques - pneumático / de pistão / de dupla ação - imagem - 3
Guardar nos favoritos
Comparar


Características

Tipo
pneumático
Tecnologia
de pistão
Configuração
de dupla ação
Material
em aço, em alumínio
Aplicações
de fixação
Outras características
montagem com flange
Pressão

7 bar
(101,5 psi)

Força

0,23 kN, 0,37 kN, 0,56 kN, 0,76 kN, 1,35 kN

Descrição

Grampo de ligação pneumático de parafuso com flange Material: Corpo de alumínio. Aço de pistão. Versão: Corpo preto anodizado. Cromado duro de pistão Nota: Os grampos de ligação pneumática aparafusados com flange encontram utilização onde as forças de aperto baixas são suficientes e onde o ponto de aperto tem de ser limpo para permitir a colocação ou remoção da peça de trabalho. O desenho permite a instalação com economia de espaço. O parafuso de enroscar pode ser utilizado para ajustar a altura da braçadeira de oscilação. A braçadeira é adequada para uma montagem afundada numa fixação. Devido à função de duplo efeito da braçadeira, a pressão é utilizada para mover o pistão para baixo e para cima. Os grampos de ligação podem ser usados para fixar peças de trabalho com perfis baixos. A braçadeira de ligação não deve ser restringida na sua acção de ligação. F1 = a 7 bar de pressão máxima de funcionamento permitida. Em comparação com as pinças de oscilação, as pinças de ligação do mesmo tamanho podem gerar maiores forças de aperto devido ao mecanismo de ligação. A abraçadeira com flange pode ser fixada por cima ou por baixo usando uma porca redonda com fenda DIN 70852 (07590-05). Outra opção é fixar a braçadeira de ligação à fixação por cima, usando quatro parafusos de tampa. A posição do braço de aperto pode ser adaptada individualmente. A braçadeira oscilante só deve ser operada com ar lubrificado. Os orifícios de fixação na flange têm as mesmas dimensões que os da flange roscada 05610-20.

---

Catálogos

Não estão disponíveis catálogos para este produto.

Ver todos os catálogos da norelem - Éléments standard mécaniques
