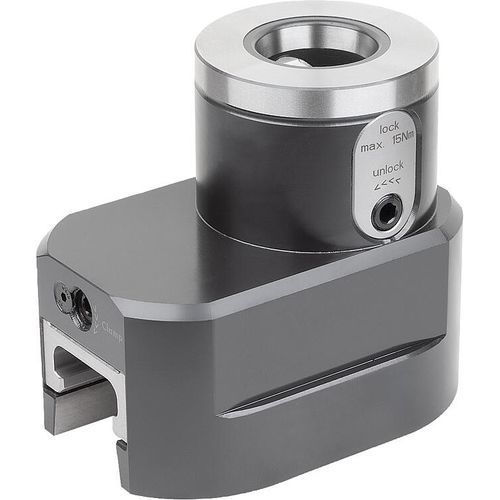

Sistema de centragem e fixação ponto zero para usinagem de 5 eixos 42201-15-135981250

em açorobustomodular

MATERIAL Aço temperado. VERSÃO Corpo básico oxidado. Superfícies funcionais endurecidas e retificadas. INDICAÇÃO Com o módulo básico de 5 eixos UNILOCK VARIO, são possíveis posições flexíveis ao apertar peças de trabalho e dispositivos. O módulo básico VARIO pode ser fixado através do trilho na base com um ou dois pinos de guia UNILOCK. Se forem usados dois pinos de guia, o trilho é conduzido entre os pinos de guia e só pode ser movido para a frente ou para trás ao longo da direção dos pinos de guia. Ao usar apenas um pino de guia UNILOCK, o módulo básico VARIO pode ser rodado livremente. A posição é fixada com o parafuso sextavado traseiro. Assim, é possível obter dimensões reais variáveis. Muitas vezes, este módulo básico é usado como terceiro ou quarto ponto de aperto. Com os pinos de guia UNILOCK em conexão com os parafusos de fixação M10, M12, M16, são possíveis as seguintes forças de retenção: - Força de retenção (M10) 35.000 N - Força de retenção (M12) 50.000 N - Força de retenção (M16) 75.000 N Força de retenção com parafuso cilíndrico DIN EN ISO 4762-12.9. Os pinos de guia só podem ser fixados em conexão com uma unidade de troca no módulo de fixação. Um tamanho de pino de guia consistente no sistema de fixação modular de 5 eixos 80 e a compatibilidade com o sistema de fixação pneumático de ponto zero garantem diversas possibilidades de aplicação.
