MATERIAL
Cubo em alumínio.
Fole em aço inoxidável.
VERSÃO
Superfície sem tratamento.
INDICAÇÃO

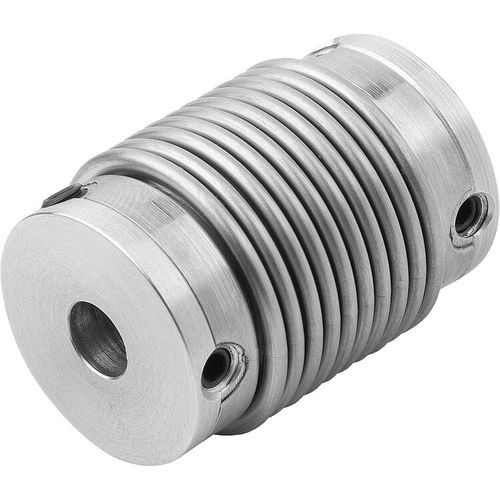

Acoplamentos sanfonados de metal miniatura, livre de folgas, com elevada rigidez de torção. O fole metálico compensa o desalinhamento do eixo axial, radial e angular do eixo com baixas forças restauradoras. Com pino roscado para fixação do eixo.
Eles são utilizados preferencialmente quando é necessária uma posição precisa e uma transmissão de movimento, como, por exemplo, sistemas de posicionamento e de servo altamente dinâmicos, codificadores rotativos, tacômetros, potenciômetros.
FAIXA DE TEMPERATURA
-30 °C até +120 °C.
MONTAGEM
Os acoplamentos sanfonados de metal têm um ajuste de H7. A folga de ajuste recomendada é de 0,02 mm–0,05 mm. Esta folga de ajuste e olear as pontas do eixo facilita a montagem e desmontagem.
O fole metálico pode ser deformado, no máximo três vezes, acima dos valores de deslocamento permitidos especificados no catálogo, durante a montagem e desmontagem. Evite qualquer aplicação de força.
