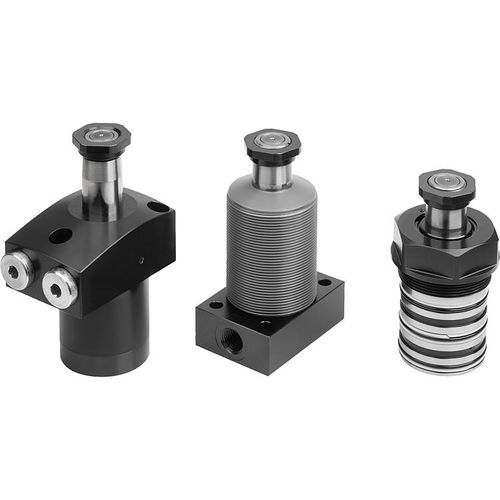

Elemento de fixação de dupla ação 04368-20

hidráulicopara peças a usinarpivotante

Abraçadeiras giratórias, hidráulicas de duplo efeito / simples efeito com retorno por mola Os grampos giratórios são concebidos para fixações onde os pontos de fixação devem estar livres durante a remoção ou colocação da peça de trabalho. Estes grampos oscilantes funcionam como cilindros de tracção de simples ou duplo efeito. Existe a possibilidade de escolher entre três tipos de carcaça para as abraçadeiras giratórias, bem como vários métodos de accionamento. O movimento de fixação é iniciado por um movimento combinado de rotação e curso. O curso efectivo de aperto ocorre depois com um movimento linear. Está disponível uma vasta gama de variantes com um ângulo de rotação de 90° para a esquerda ou para a direita. Os grampos giratórios são muito duráveis, pois possuem um raspador de metal que protege contra cavacos. Além disso, uma protecção contra sobrecarga protege o mecanismo de oscilação de danos se o processo de oscilação for bloqueado. Material: Carcaça e pistão em aço. Vedação NBR Versão: Carcaça oxidada a preto. Pistão endurecido. Nota: Se o fluxo volumétrico permitido no grampo giratório puder ser excedido, deve ser instalada uma válvula de retenção intermediária. A pressão de funcionamento admissível dos grampos oscilantes depende do comprimento do braço de aperto. Os braços de fixação devem ser travados durante a montagem, de modo a não danificar a guia esférica das abraçadeiras giratórias. Dependendo da ligação de ventilação, o filtro de sinterização das abraçadeiras giratórias de acção simples deve ser substituído por um bujão roscado.
