Batente amortecedor em aço 04486-03

retangular

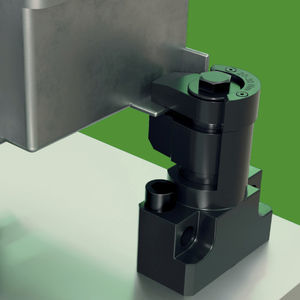

Batente fixo com inserto giratório para sistema de aperto de tração Descrição do produto Batente fixo com inserto giratório para pré-usinagem para fixação direta e para usinagem de peças em bruto. Material Aço. Versão Corpo preto oxidado. Nota O batente fixo com inserto giratório é utilizado como contrapartida para o elemento de fixação com inserto giratório 04486-02. A estrutura extremamente robusta e o design compacto tornam o batente fixo adequado para a pré-usinagem para fixação direta (OP10) com o sistema de fixação modular de 5 eixos e para a fixação de peças brutas de quaisquer placas e outras peças de trabalho. A almofada de auto-alinhamento integrada permite que o ponto de fixação se adapte à geometria da peça de trabalho. Isto significa que mesmo as geometrias oblíquas da peça de trabalho podem ser fixadas de forma rápida e segura. Vários tipos de calços autocompensadores cobrem uma vasta gama de aplicações. Qualquer tamanho de peça pode ser fixado graças aos dois tamanhos de sistema e ao sistema de fixação infinitamente ajustável. A altura de fixação da peça de trabalho pode ser ajustada de forma flexível através de vários pés de posicionamento e do ajuste fino. A interface para placas de grelha (tamanho de grelha 40/50) e para o sistema de fixação de ponto zero UNILOCK estão integradas de série. Vantagens - Fixação de geometrias oblíquas da peça de trabalho. - Ajuste horizontal. - Possibilidade de várias alturas de assento da peça. - Ajuste fino integrado para a altura de fixação. Âmbito de fornecimento 1 batente fixo com encaixe giratório. 1 pé de posicionamento 02040-2081. Referência do desenho 1) Atenção: Perigo de deformação! Não é permitida a aplicação de garras de fixação nesta zona! Forma A: Almofada de auto-alinhamento lisa Forma B: Almofada de auto-alinhamento com inserto em POM Forma C: Almofada de auto-alinhamento serrilhada Forma D: Almofada de auto-alinhamento com pastilha de carboneto
