Sistema de aperto mecânico 34000

para máquina de medição tridimensional

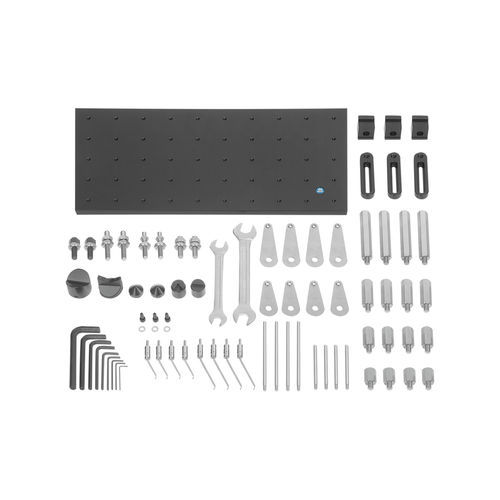

Conjuntos de componentes de fixação para fixação de máquinas de medição por coordenadas, princípio da coluna Conjunto de componentes de fixação para máquinas de medição por coordenadas para uma fixação rápida e flexível de peças pequenas. O conjunto pode ser utilizado para posicionar, estabilizar e fixar com precisão uma grande variedade de peças de trabalho, tais como peças de plástico, perfuradas e torneadas. A fixação de peças, um problema frequente em tarefas de medição, é assim amplamente resolvida. Vantagens Montagem individual de peças individuais para medição em máquinas de medição por coordenadas. Âmbito de fornecimento 1x placa de base em alumínio 01042-50025020. 3x garras de fixação 34000-10-05012. 3x calhas de base 34000-15-10610. 16x peças de extensão em aço inoxidável 02035-01-10025, 02035-01-10035, 02035-01-10050 e 02035-01-10100 (4 por item). 2x parafusos de macaco 02156-10040012. 2x acessórios cónicos 02156-02-011. 1x fixação plana 180° 02156-02-06. 1x acessório plano 90° 02156-02-07. 2x acessórios de prisma 02156-02-03 e 02156-02-04. 2x almofadas de auto-alinhamento ajustáveis 02005-110. 4x parafusos de aço inoxidável 02037-01-10040015 e 02037-01-10030010 (2 por item). 8 placas de retenção em aço inoxidável 33263-006050 e 33263-006072 (4 por item). 12x colunas para dedos de mola 33262-0606X75 e 33262-0606X125 (6 por cada item). 8x dedos de mola 33260-10605010 e 33260-10607510 (6 por item). 2x adaptadores roscados para peças de extensão em aço inoxidável. 2x chaves de porcas AF 13/15. 2x chaves de porcas AF 17/19. 1x jogo de chaves hexagonais (tamanhos 2,5/3/5/6/8/10).
