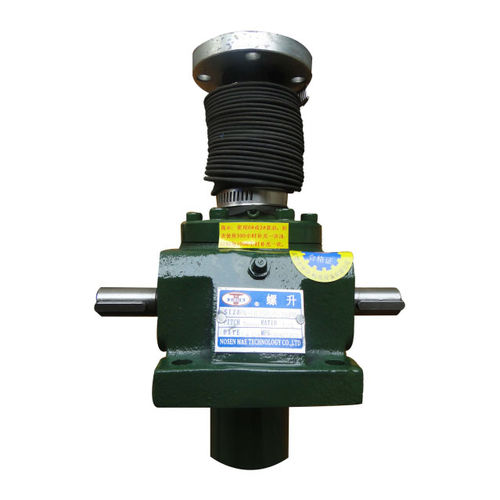

Macaco mecânico com fuso de rosca trapezoidal RN-1T

parafuso de translaçãode parafuso rotativoporca de segurança

* Modelo: RN-1T * Diâmetro do parafuso: 24 mm * Passo do parafuso: 5 mm * Carga estática: Máximo 1 tonelada * Carga dinâmica: Máximo 0,6 toneladas * Relação de velocidade: 1/5 1/10 1/20 * Velocidade de elevação: 75-1500 mm/min * Potência de entrada: 0.05-0.5 hp * Entrada Máxima: 1500 rpm * Tipo de parafuso: parafuso trapezoidal * Top End: placa superior, forquilha, extremidade roscada, extremidade lisa * Fonte de energia: Elétrico, Manual, Ambos Parafuso de tradução: Um eixo sem-fim acionado atua sobre uma engrenagem sem-fim interna que, por sua vez, aciona um parafuso de elevação para estender ou retrair. À medida que o parafuso de elevação se translada através da carcaça de ferro fundido, a engrenagem helicoidal e o parafuso de elevação giram juntos. Quando o parafuso de elevação é segurado para evitar a rotação, o parafuso de elevação move-se linearmente através da carcaça de ferro fundido para mover a carga. Parafuso de chaveta: Algumas cargas não impedem a rotação do parafuso de elevação. Estas aplicações requerem uma engrenagem de elevação com chaveta. Uma chave fixada à caixa do macaco e inserida num rasgo de chaveta fresado no parafuso de elevação, força o parafuso de elevação a mover-se sem rodar. Parafuso giratório: Um parafuso de elevação aparafusado à engrenagem helicoidal como uma única unidade, forçando o parafuso de elevação a rodar, mas não a transladar. Uma porca de deslocação, presa à carga, é accionada pela rotação do parafuso de elevação. Este tipo de conector é ideal para aplicações que não podem acomodar um tubo de proteção com parafuso e economizam espaço de montagem suficiente.
