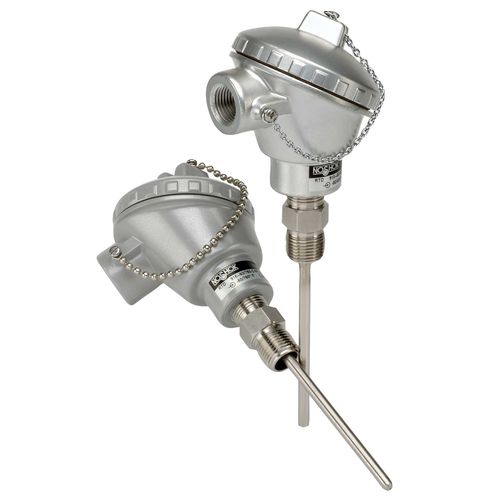

Termorresistência 91 series

Pt100RTDde inserção

Conjunto padrão de RTD tipo cabeça Uma variedade de tipos de cabeça está disponível Modelos disponíveis à prova de explosão aprovados pela Factory Mutual e Canadian Standards Transmissor disponível, cabe em cabeças padrão Sonda soldada ao encaixe ou carregada por mola Se usado em conjunto com uma cápsula térmica, a sonda pode ser substituída em alguns modelos sem possibilidade de vazamento Conexão de processo 1/2" NPT padrão, outros disponíveis RTD PT100 Ω standard, outros disponíveis Circuitos de 2, 3 ou 4 fios Isolamento até 500 Vdc gama de temperaturas -50°F a 400°F (-50 °C a 200 °C) -50 °F a 750 °F (-50 °C a 400 °C) -330 °F a 1.100 °F (-200 °C a 600 °C) Material da bainha - Aço inoxidável 316 Acabamento (padrão) - 32 micropolegadas no máximo Pressão nominal - 500 psi (34,5 bar), apenas tubo Elemento RTD - PT100 Ω @ 32 °F (0 °C), α=0,00385 IEC 751 Fios de chumbo - Cordão de 22 AWG standard, isolamento em PVC ou PTFE Auto-aquecimento - 50 mW / °C típico em água em movimento Resistência de isolamento - Sondas de elemento único: 100 mega Ω/min. a 500 Vdc, leva à caixa Sondas de duplo elemento: 100 mega Ω/min. a 100 Vdc, entre elemento e leva à caixa Protecção ambiental - A1/A2:NEMA 4 P1 & S1/S2:NEMA 4X Transição - Temperatura máxima de transição de bainha para fio 266 °F (130 °C)
