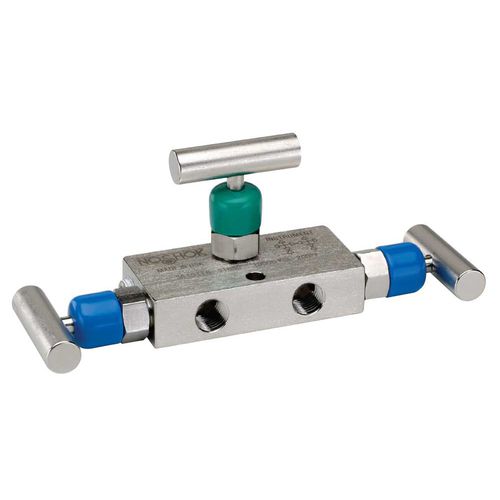

Distribuidor manifold de 3 vias 3 series

em aço inoxidávelde isolamento

O design compacto é ideal para instalações com espaço limitado, como por exemplo atrás de painéis ou em armários Projetado para uso com transmissores de pressão diferencial incorporando duas válvulas de isolamento e uma válvula equalizadora na medição de pressão diferencial 100% de fuga de hélio testado a 1 x 10-4 ml/s para garantir o desempenho e fiabilidade As válvulas de ponta macia apresentam uma haste de ponta macia não rotativa patenteada Delrin® e uma vedação metal-metal de reserva (Patente americana 6.820.857) As válvulas de sede dura da Série 3610 têm pressão nominal de 10.000 psi a 200 °F As válvulas de ponta macia da Série 3710 têm pressão nominal de 6.000 psi a 200 °F A haste à prova de sopro fornece uma vedação secundária na posição totalmente aberta Vedação com o-ring FKM e anel de apoio em PTFE abaixo das roscas da haste para proteger contra corrosão e gripagem; embalagem em PTFE ou grafite opcional Todas as hastes são de Aço Inoxidável 316 Todas as roscas da haste são laminadas para maior resistência e facilidade de operação Casco de uma só peça com vedação metal-metal ao corpo da válvula por baixo das roscas do castelo Tampas de pó de vinil para capotas e caules (sem embalagem) Vedação patenteada corpo-a-boneto, metal-a-metal é projetada para aumentar significativamente a faixa de pressão da válvula (Patente 7.758.014 nos EUA) Materiais - Aço zincado niquelado, electro-polido Aço inoxidável 316 Ligações - 1/4" NPT Pressão nominal* - Sede dura: 10.000 psi a 200 °F Assento macio: 6.000 psi a 200 °F Tamanho do orifício - 0,141" Coeficiente de fluxo - CV 0,44
