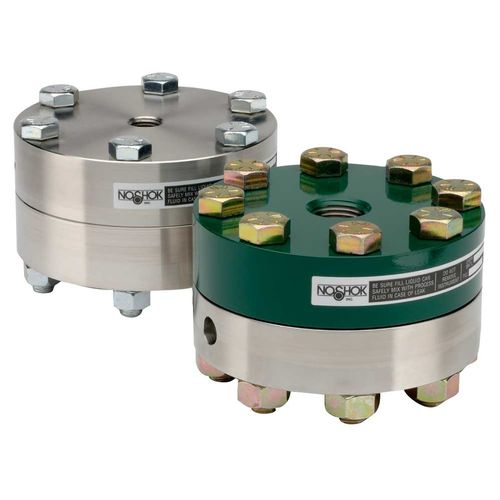

Separador por membrana com fixação de flange 1 series

para manômetrode processo

Projetado para isolar o instrumento de medição de pressão de altas temperaturas, ou meios de processo corrosivos ou viscosos Pode ser usado para montagem remota de instrumento(s) de pressão com capilaridade, veja opções e acessórios abaixo Utiliza um diafragma substituível fixado entre as caixas metálicas flangeadas com um anel de vedação para criar uma união sem fugas Tamanhos de conexão de processo de 1/4" NPT até 1-1/2" NPT A conexão da porta de descarga é uma opção disponível que permite a limpeza das áreas molhadas do selo, ou o processo ventilado sem a remoção da unidade da linha Considere o tamanho do instrumento, faixa de pressão, composição do meio, temperatura ambiente e de operação, e pressão máxima de trabalho ao selecionar Capilares e elementos de refrigeração estão disponíveis para temperaturas de processo elevadas, veja opções e acessórios abaixo O fluido de enchimento deve ser compatível com os meios de processo, ou seja, a glicerina pode tornar-se volátil em conjunto com um agente oxidante forte, como o cloro, formas de oxigénio ou peróxido e ácidos nítricos Tipo de vedação - Roscado com diafragma substituível. Flangeado disponível sob pedido. Instrumentos - Tipo - Tamanho - Pressão Mínima - Pressão Máxima Medidores - 2-1/2" a 6" - 0 psig a 30 psig - 0 psig a 2.000 psig (10H - 5.000 psig) Transdutores - - - 0 psig a 30 psig - 0 psig a 2.000 psig (10H - 5.000 psig) Interruptores - - - 0 psig a 30 psig - 0 psig a 2.000 psig (10H - 5.000 psig)
