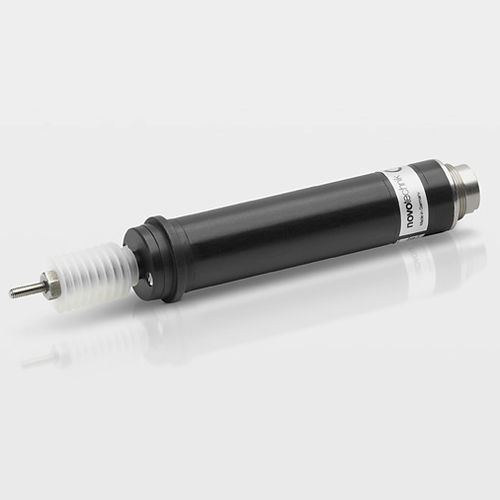

Sensor de posição linear F200 series

indutivoLVDTanalógico

Transdutor indutivo com colar de centragem, electrónica híbrida selada integrada, fonte de alimentação DC; saída de tensão DC flutuante, boa estabilidade de temperatura, chumaceiras e foles de plástico sem manutenção; longa duração O transdutor indutivo de posição série F 200 converte deslocamentos pequenosrectilineares em sinais analógicos eléctricos por meio de um transformador diferencial com um núcleo móvel. O núcleo é montado em apushrod que pode ser pressionado por uma mola embutida contra o objecto a medir, ou rigidamente ligado ao objecto. O transdutor é fornecido com uma tensão DC. Um oscilador incorporado fornece uma voltagem AC para fornecer o transformador diferencial. As voltagens secundárias do transformador são rectificadas por um ademodulador que também é incorporado. O oscilador e o módulo são circuitos híbridos. A tensão de saída CC é estritamente proporcional ao deslocamento do núcleo e, portanto, ao deslocamento a ser medido. O electrozero está no meio do curso útil da haste de impulso.
