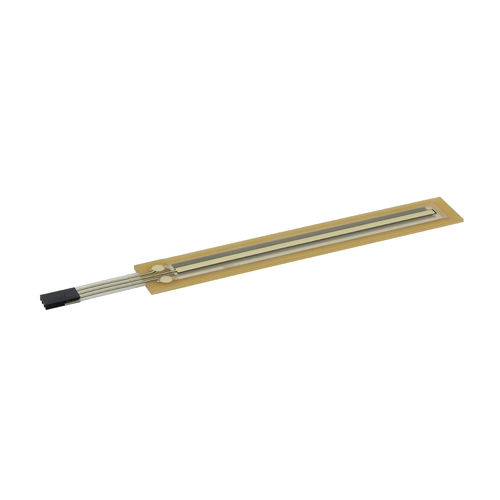

Sensor de posição linear LFP series
com potenciômetrode resistênciapara metais

sensor de posição linear
sensor de posição linear
sensor de posição linear
Guardar nos favoritos
Comparar


Características

Tipo
linear
Tecnologia
com potenciômetro, de resistência
Objeto da medição
para metais
Grau de proteção
IP67
Outras características
ultrafino
Faixa de medição

500 mm
(19,69 in)

Temperatura ambiente

MÁX: 25 °C
(77 °F)

MÍN: -40 °C
(-40 °F)

Descrição

Os sensores de medição de posição linear consistem num substrato FR4 e num colector de papel, que são separados por aspacer.No substrato FR4, a pista do potenciómetro é aplicada num processo de serigrafia.Na folha oposta, a folha do colector, é impressa uma pista de recolha de baixo óhmico. A pressão amecânica, normalmente executada por um simples pino, contacta a pista do potenciómetro com a pista colectora. Novotechnik está firmemente empenhada numa tecnologia com substratos FR4. Esta técnica permite a utilização de métodos padrão da tecnologia do potenciómetro. Com as nossas tintas de impressão de ecrã aprovadas e o passo de linearização subseqüente, é possível obter dados de alta duração e valores de linearidade muito bons ao longo da vida útil Ao utilizar o pino operativo, a folha de cobertura, que absorve as forças do pino accionador, é concebida sob a forma de um FR4-Prepreg, pelo que o sensor pode ser operado até +125° Ctemperaturas. As soluções à base de poliéster, disponíveis no mercado actualmente, não suportam estas temperaturas. Não são linearizados e são também muito críticos na aplicação, porque mesmo as pequenas partículas de pó entre o sensor e a superfície adesiva levam a falhas. Os potenciómetros dos sensores de membrana são muito planos e podem ser colados a superfícies planas na forma requerida Outra vantagem é a estrutura hermeticamente selada do potenciómetro de sensor de membrana. Sujidade, pó ou humidade não podem invadir o sensor e, portanto, a sua utilização num ambiente difícil é possível, devendo ser enfatizado que o manuseamento é muito simples - o potenciómetro sensível é protegido pela folha de cobertura.

---

Catálogos

Não estão disponíveis catálogos para este produto.

Ver todos os catálogos da Novotechnik
