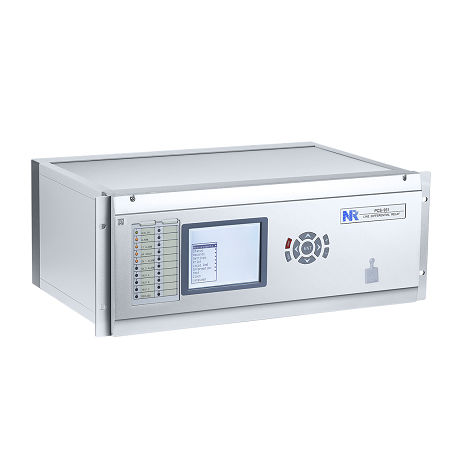

Relé de proteção de distância PCS-931

para linha elétrica aéreaIECdiferencial

O relé PCS-931 oferece soluções completas de diferencial de corrente e proteção de distância para linhas de transmissão com elemento de distância de sub-ciclos de alta velocidade. Além disso, o esquema piloto de proteção de distância e proteção de falta à terra são integrados para fornecer uma solução completa de proteção para a linha de transmissão. O PCS-931 é destinado à aplicação em linhas aéreas e cabos subterrâneos com diversos níveis de tensão, incluindo linhas em série compensadas, de circuito duplo, de alimentação forte, de alimentação fraca (WI), linhas curtas e longas. O relé fornece canais piloto duplos utilizados para aplicações em linhas de tele-comunicação redundantes ou em linhas de três terminais. Ele pode atender os requisitos de disparo mono ou tripolar, também fornece funções de religamento automático mono e/ou tripolar. O PCS-931 é adequado para aplicações de disjuntor simples e duplo, fornecendo entradas opcionais de TC duplo, proteções contra falhas de disjuntor duplo, auto-reclosing de disjuntor duplo e verificações de sincronia dupla. Adicionalmente, o relé fornece o controle remoto/local do disjuntor, do seccionador e do interruptor de terra. O PCS-931 emprega uma vasta gama de tecnologias inovadoras patenteadas, tais como limiar de retenção adaptável, compensação dinâmica de corrente capacitiva, protecção diferencial DPFC (Componente de Desvio de Frequência de Potência) e lógica única de bloqueio de oscilação de potência, garantindo operações precisas e fiáveis. O PCS-931 é compatível com as aplicações de bus de estação e bus de processo IEC 61850. Ele suporta IEC 61850-8-1 MMS, GOOSE e IEC 61850-9-2 Valor de Amostragem. A porta RJ-45 da placa frontal é fornecida para testes e configuração, permitindo um comissionamento e manutenção mais fáceis.
