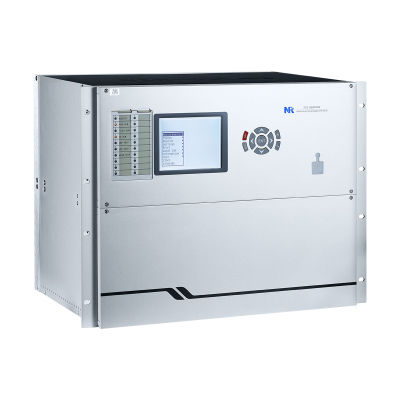

Relé de proteção de corrente PCS-985B/AW

para geradorpara turbinadiferencial

A proteção PCS-985 do gerador-transformador pode ser aplicada para turbo-diesnamo, turbina a gás, hidro, armazenamento por bombagem e gerador de energia nuclear com diferentes modos de conexão. Ele suporta CT/VT e ECT/EVT convencionais, e fornece interfaces para automação de usinas de energia. Para gerador de médio a grande porte, dois conjuntos de proteções PCS-985 podem ser usados para obter uma configuração de proteção duplicada. Duas proteções PCS-985 usam grupos de TCs diferentes, e a proteção principal e de backup em um PCS-985 compartilham um grupo de TCs. O PCS-985B fornece um esquema completo de proteção para uma unidade turbo-dynamo ou gerador-transformador de energia nuclear que normalmente compreende gerador, transformador principal, transformador step-down e excitador ou transformador de excitação. O PCS-985AW pode ser aplicado para unidades hidráulicas de grande escala ou unidades de transferência de geradores de armazenamento por bombagem com diferentes modos de ligação. - Proteção diferencial atual da unidade gerador-transformador (87GT) - Proteção diferencial de corrente do gerador (87G) - Proteção diferencial de corrente do transformador principal (87T) - Proteção diferencial de corrente do transformador (87T) - Proteção diferencial de corrente do transformador ou excitador de excitação (87E)
