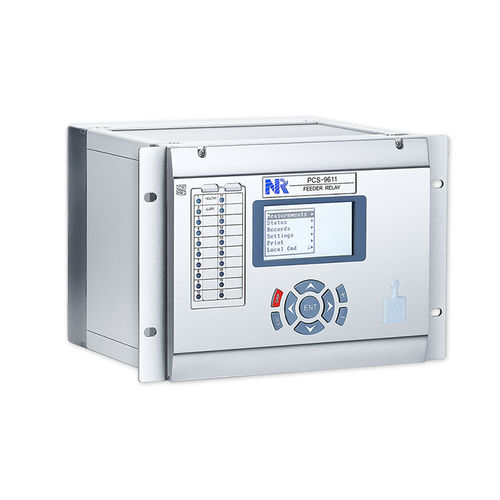

Relé de proteção de tensão PCS-9611

de correntede frequênciade sincronização

O relé PCS-9611 é uma unidade de proteção, controle e monitoramento para várias aplicações (como linha aérea, cabo subterrâneo e transformador, etc.) em sistemas solidamente aterrados, aterrados por impedância, aterrados por bobina Peterson e não aterrados. O PCS-9611 possui uma biblioteca funcional de alto desempenho, lógica programável, E/S configurável e rastreamento integrado de freqüência. O PCS-9611 foi concebido com base numa plataforma avançada de multiprocessador, em total conformidade com o IEC 61850 station bus & process bus, suportando IEC 61850-8-1 MMS, GOOSE e IEC 61850- 9-2 Valor de Amostragem. Até quatro portas 10Base-T/100Base-TX (RJ45) ou duas portas 100Base-FX com IEC 61850-8-1 MMS e GOOSE para mensagens não críticas de tempo, IEC 60870-5-103 sobre TCP/IP ou DNP 3.0 Duas portas traseiras RS-485 com IEC 60870-5-103 Até seis portas 100Base-FX com valor de amostragem IEC 61850-9-2 e GOOSE para mensagem de tempo crítico Uma porta traseira RS-485 para sincronização do relógio Uma porta traseira RS-232 para impressora 1 porta RJ45 para teste e ajuste da placa frontal Sincronização do relógio via pulso, IRIG-B e SNTP
