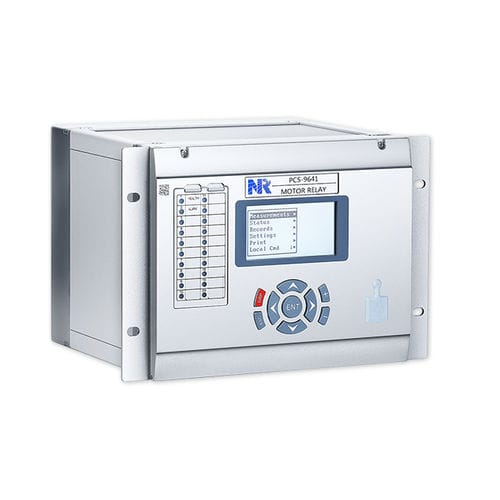

Relé de proteção de sobretensão PCS-9641

de subtensãode sobrecargade sobrecorrente

O relé PCS-9641 é uma unidade de protecção, controlo e monitorização para vários tipos de motores em sistemas solidamente aterrados, aterrados por impedância, aterrados por bobina Peterson e não aterrados. O PCS-9641 possui biblioteca funcional de alto desempenho, lógica programável, E/S configurável e rastreamento de freqüência integrado. Este relé foi projetado com base em uma avançada plataforma de multiprocessador, em total conformidade com o IEC 61850 station bus & process bus, suportando IEC 61850-8-1 MMS e GOOSE. - Protecção diferencial actual. (87M) - Proteção contra sobrecorrente. (67P, 50P/51P) - Proteção de sobrecorrente neutra/terra. (67G, 50/51G) - Protecção de falhas de terra sensíveis. (67SG/51SG) - Protecção de sobrecorrente de sequência negativa. (46) - Detecção de condutor quebrado. (46BC) - Protecção contra falha do disjuntor. (50BF) - Proteção contra corrente subterrânea. (37) - Protecção de subtensão e protecção de sobretensão. (27/59) - Protecção de sobretensão de sequência zero. (59G) - Protecção de sobretensão de sequência negativa. (47) - Elemento de sobrecarga térmica. (49) - Protecção da temperatura de IDT. (RTD) - Protecção de subfrequência, protecção de sobrefrequência e taxa de variação de frequência (81U/O/R) - Proteção de energia reversa. (32R) - Sob protecção de energia. (37P) - Proteção do fator de potência (Proteção fora do passo). (55) - Reiniciar inibir para arranques por intervalo de tempo. (66) - Supervisão na hora de início. (48) - A função de supervisão do tempo de arranque do motor protege contra o tempo de arranque excessivo e condições de rotor bloqueado dos motores durante o arranque. - Disjuntor remoto e local de disparo/fecho do disjuntor. - O disparo/fechamento do disjuntor pode ser implementado remotamente ou localmente. - Ajuste automático de tensão e corrente de deriva. - Rastreamento de freqüência.
