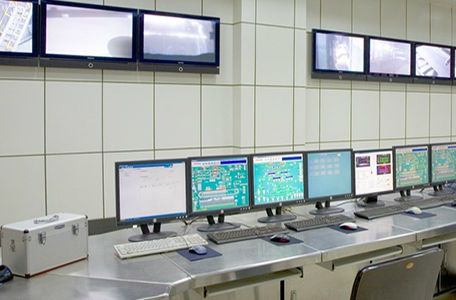

Sistema de automação de rede de distribuição de energia PCS-9700

O PCS-9700 é um sistema de automação de última geração para subestações, centrais eléctricas e várias indústrias. O PCS-9700 é equipado com diversas tecnologias avançadas e patentes. Pode ser incorporado em várias subestações, desde o nível de distribuição até o nível de Extra Alta Tensão (EHV). Integra as aplicações de proteção, controle, Ethernet, TI e tecnologias de comunicação baseadas em padrões internacionais. Além disso, o PCS-9700 é totalmente compatível com a norma IEC61850. O sistema adota a arquitetura distribuída em camadas com uma estrutura bay-oriented e orientada a objetos, que é mais confiável, extensível e fácil de manter. A NR também fornece soluções que permitem o retrofit da subestação convencional para a subestação digital. Aquisição e processamento de dados em tempo real O PCS-9705 Bay Control Unit (abreviado como BCU) é aplicado para realizar a aquisição e o processamento de dados em tempo real. Operação de controle, verificação de sincronismo e travamento PCS-9705 BCU realiza operações de controle, verificação de sincronismo e funções de intertravamento para Disjuntor (CB), Chave de Desconexão (DS), Chave de Terra (ES), trocador de taps de transformador e etc. Comunicação com o centro de controle O PCS-9799 Station Manager funciona como um gestor de comunicações da estação, que coleta, armazena e mapeia sinais de relés, unidades de medida, unidades de controle e outros equipamentos da subestação para sistemas de nível superior, tais como centro de controle (CC) e sistema de controle distribuído (DCS). O PCS-9799 suporta vários protocolos, tais como IEC 61850, IEC 60870-5-101/104, IEC 60870-5-103, Modbus e DNP3.0. Sincronização do relógio
