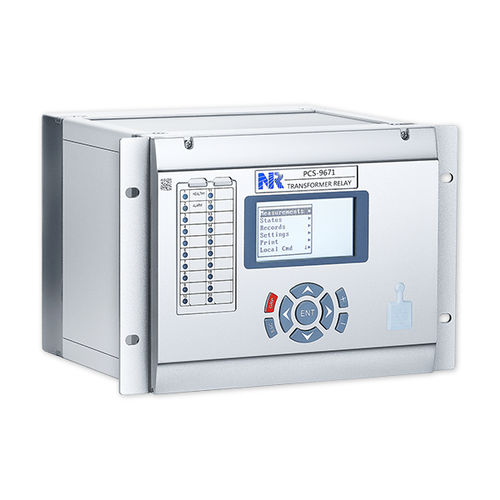

Relé de proteção de corrente PCS-9671

de sobreexcitaçãoIECprogramável

O PCS-9671 é um relé numérico compacto para transformadores de dois enrolamentos. Ele pode ser utilizado para proteção diferencial de corrente de reator ou de barramento de encaixe. Também pode ser utilizado para proteger reatores ou implementado como uma proteção diferencial de corrente de stub em um disjuntor e meio. A proteção diferencial de corrente de retenção, a proteção diferencial de desencontro e a proteção de falta à terra restrita são fornecidas. Uma flexibilidade abrangente é fornecida através do design modular do hardware, biblioteca de funções escaláveis, lógica programável, I/Os configuráveis e LEDs definíveis. Isto permite que os usuários criem esquemas personalizados para projetos específicos. Dois LEDs fixos e 18 LEDs de 3 cores configuráveis (Verde/Amarelo/Vermelho) são fornecidos. O relé é compatível com as aplicações de barramento de estação e barramento de processo IEC 61850. Ele suporta IEC 61850-8-1 MMS, GOOSE e IEC 61850-9-2 Valor de Amostragem. A porta RJ-45 da placa frontal é implementada no esforço para facilitar os testes, configuração, comissionamento e manutenção. - Proteção diferencial de corrente de contenção. (87T) - Proteção diferencial de corrente sem restrição. (87UT) - Proteção contra falha de terra restrita (64REF) - Bloqueio da corrente de arranque por 2º e 3º harmónico - Bloqueio de sobreexcitação por 5º harmónico - detecção de saturação de CT - Proteção de sobrecorrente de fase (50/51P) - Proteção de sobrecorrente de seqüência zero (50/51G) - Proteção de sobrecorrente de seqüência negativa (46) - Proteção térmica (49) - Proteção contra subtensão e sobretensão (27/59) - Protecção de sobretensão de sequência zero (59G) - Protecção de sobretensão de sequência negativa (47) - Proteção contra superexcitação (24) - Supervisão do circuito CT. (CTS)
