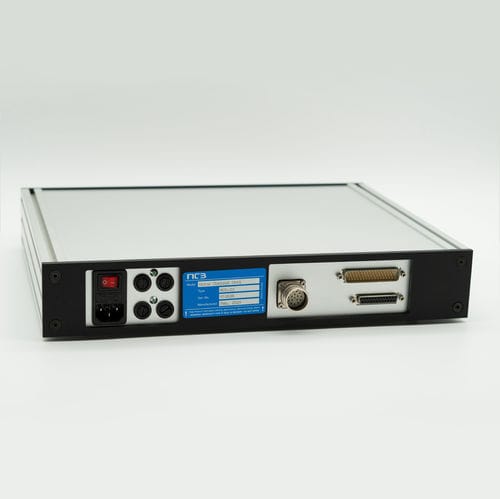

Controlador de motor de passo MCU series

O MCU amplia os sistemas de câmaras de raios X de varrimento linear da série SEZ através de um controlador eficiente para motores de passo de alta resolução. Desta forma, as despesas para o desenvolvimento de dispositivos de varrimento individuais são reduzidas ao mínimo. Para obter imagens com uma câmara de raios X de varrimento linear, o objeto tem de ser digitalizado. Existem duas possibilidades para um dispositivo de leitura: A - O objeto (produto) que deve ser inspeccionado é deslocado entre a câmara de raios X e a fonte de raios X. B - O objeto (produto) está localizado entre a câmara de raios X e a fonte de raios X. A câmara e a fonte são movidas em sincronia, enquanto o objeto permanece imóvel. Em algumas aplicações, por exemplo, na produção de tapetes rolantes, o objeto é movido de qualquer forma, pelo que o sistema de raios X pode ser integrado diretamente no processo de produção. Mas para outras aplicações, é necessário construir um manipulador para o movimento durante o processo de digitalização. O MCU foi especialmente concebido para este tipo de aplicações. O MCU serve de ligação entre o PC e a câmara de raios X linear, e também controla um motor passo a passo. O motor de passo acciona uma mesa deslizante linear para manipular o objeto ou, respetivamente, o tubo de raios X e a câmara de raios X. O PC limita-se a enviar alguns sinais de controlo à MCU para iniciar o movimento. O MCU gera de forma independente todos os sinais de controlo para o motor passo a passo e verifica o movimento. Ao mesmo tempo, o MCU lê os dados de imagem da câmara e transmite-os ao PC.
