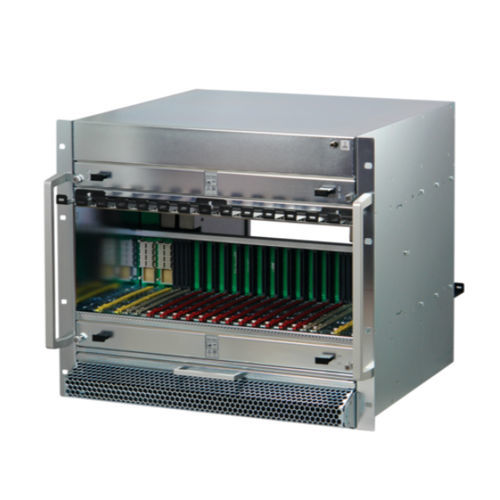

Plataforma MicroTCA para rack 11850-026

Em conformidade com a especificação PICMG MTCA.4 R1.0 sistema de 9 U, 84 HP para 12 módulos AdvancedMC duplos de tamanho médio, 2 MCHs duplos de tamanho normal e 4 módulos de potência duplos de tamanho normal 12 ranhuras traseiras de módulos de transição para RTMs Double Mid-Size Backplane com topologia em estrela dupla, ligações diretas para S-ATA / SAS, linhas de relógio e de disparo de acordo com PICMG MTCA.4 Topologia de relógio de telecomunicações e de tecido de acordo com PICMG AMC.0 R2.0 2 módulos de ventoinha hot-swap com gestor de unidades de arrefecimento (CU EMMC), fluxo de ar da parte inferior frontal para a parte superior traseira Opcionalmente, as velocidades das ventoinhas para as secções frontal e traseira podem ser ajustadas separadamente através do MCH ATRIBUTOS DO PRODUTO Tipo de produto: Sistema Número de slots: 12 Tipo de backplane: Topologia em estrela dupla MTCA.4 Transferência de dados: 40 GbE; PCIe Gen3 Potência por slot: 80 W Direção do fluxo de ar: Frente para trás Altura do rack: 9 U Tipo de fonte de alimentação: (4) PM duplo de tamanho normal Fonte de alimentação incluída: Não E/S traseira: Sim Em conformidade com: PICMG MTCA.4 R1.0 Profundidade: 373,3 mm Altura: 400,05 mm DETALHES ADICIONAIS DO PRODUTO O sistema foi concebido para aplicações de elevado desempenho com um elevado nível de disponibilidade, em que é necessária a redundância de todos os componentes. Os dois módulos de ventoinha hot-swap redundantes com EMMC em configuração push-pull garantem que as ranhuras frontais e traseiras são devidamente arrefecidas. A velocidade da ventoinha é controlada de forma independente para a frente e para trás e é definida através do MCH. As bandejas de cabos na parte frontal e traseira da caixa simplificam a gestão dos cabos. O sistema pode receber até quatro módulos de alimentação para garantir uma fonte de alimentação suficiente para a aplicação. O painel posterior inclui linhas de relógio e de acionamento de acordo com o PICMG MTCA.4, bem como encravamentos. Também fornece ligações diretas para SAS/SATA e linhas entre os AMCs
