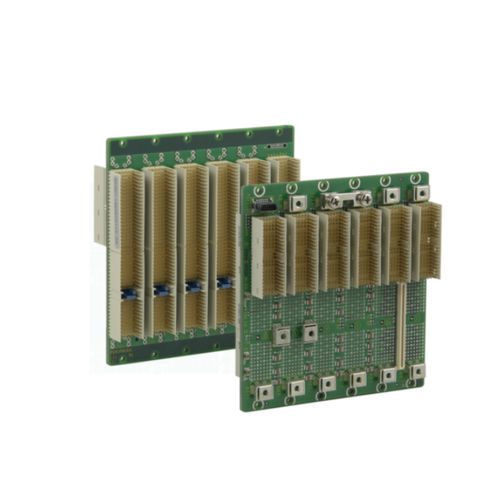

Backplane CompactPCI 23006-765

PICMG01-05 instalações

O GND digital pode ser ligado/isolado do GND do chassis por meio de parafusos V(I/O) ajustável a +3,3 V ou +5 V Alimentação de tensões de alimentação através de fichas de alimentação (anel M4), FASTONs As camadas exteriores actuam como superfícies GND Ficha de utilidade para sinais de estado (SMCQ) Podem ser colocados vários backplanes juntos sem perda de ranhuras Excelente supressão de ruído de alta frequência e valores MTBF muito elevados devido a condensadores de cerâmica Conector de barramento de gestão de plataforma inteligente (IPMB) para PICMG 2.9 ATRIBUTOS DO PRODUTO Altura do rack: 6 U Ranhura do sistema: Esquerda Largura da ranhura: 4 HP Tensão I/O: 5 V Tipo de conetor: HM 2.0 Tipo de conetor de alimentação: Bugs de alimentação para fichas de cabo M4 Tipo de conetor utilitário: SMCQ, 12 pinos Largura: 100,59 mm DETALHES ADICIONAIS DO PRODUTO Os Backplanes CompactPCI nVent SCHROFF têm a melhor integridade de sinal da sua classe e valores MTBF devido a componentes SMD, condensadores cerâmicos e conectores de encaixe por pressão.
