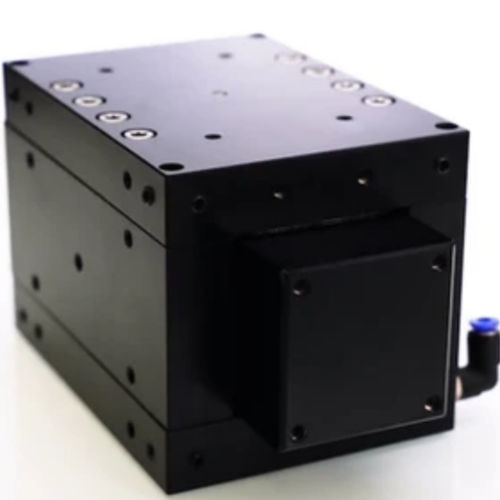

Guia linear com patim BOX

com mancais aerostáticosde precisãotipo rabo de andorinha

Guias de carril da série OAV Profile Box fabricadas com material leve de qualidade aeronáutica, linearidade e planicidade ultra precisas, movimento sem vibrações e sem manutenção. Prontas a instalar, função de travão de bloqueio integrado, através do pré-tensionamento da chumaceira de ar, para um posicionamento de precisão máxima Retidão local .25 µm por cada 25 mm de curso Erro máximo 2 µm por 1000 mm de deslocação Nivelamento .0005 mm ou .00002 in Tamanho do carro 80 mm x 80 mm e 75 mm de comprimento Deslocação 50 mm/100 mm/200 mm/300 mm ou curso personalizado Tamanho da barra de guia 40 mm x 40 mm Altura de montagem 80 mm Peso do carro .86 kg (1.89 lb) Peso total 2.8 kg (6,1 lb) (curso de 100 mm) Comprimento da barra guia Personalizada Fluxo de ar 4.6 nlpm Passo 78 N-m Rolo 78 N-m Guinada 78 N-m Rigidez Y 183 N/μ Rigidez Z 183 N/μ
