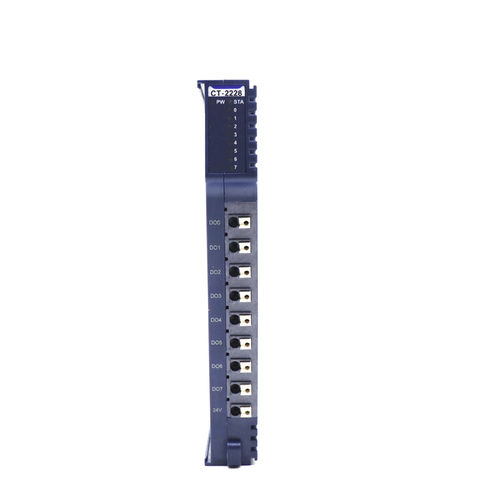

Módulo E/S digital CT-2228

serialEthernetModBUS RTU

CT-2228: saída digital de 8 canais/24VDC/tipo de fonte Características do módulo o módulo suporta saída digital de 8 canais, saída de alto nível eficaz e tensão de saída 24V o módulo pode acionar equipamentos de campo (relé, válvula solenoide, etc.) o barramento interno do módulo e a saída de campo são isolados por optoacoplador o módulo carrega com 8 indicadores LED de canal de saída digital o módulo tem as funções de desligamento térmico e proteção de sobrecorrente o módulo suporta proteção contra curto-circuito e proteção contra sobrecarga Parâmetros técnicos Parâmetros gerais Consumo de energia: Max.80mA@5.0Vdc Isolamento: I / O para barramento interno: isolamento opto-couple (3KVrms) Potência de campo: Nominal: 24Vdc, Faixa: 19,2 ～ 28,8VDC Cablagem: Cablagem I/O: Max.1.5mm2(AWG 16) Tipo de montagem: trilho DIN de 35 mm Tamanho: 115*14*75mm Peso: 65g Especificação do ambiente Temperatura operacional: -40 ~ 85 ℃ Humidade operacional: 5% ~ 95% RH (sem condensação) Classe de proteção: IP20 Parâmetros de saída Número do canal: 8 canais Indicador LED: Indicador LED de saída de 8 canais Corrente nominal: Valor típico: 500mA Corrente de fuga: Valor máximo: 100uA Impedância de saída: <280mΩ Atraso de saída - OFF para ON: Max.100us ON para OFF:Max.150us Função de proteção: Desligamento por excesso de temperatura: típico 135 ℃ Proteção contra sobrecorrente: valor típico 1.1A
