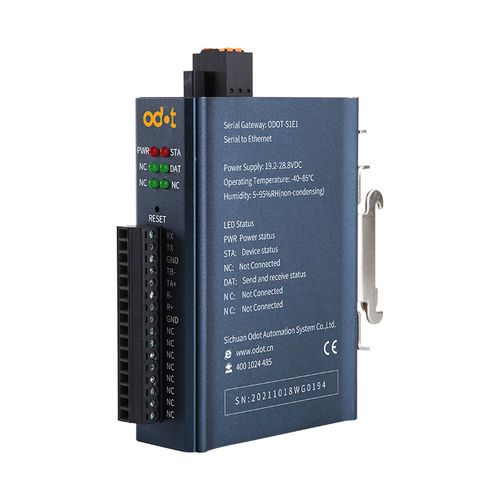

Conversor de comunicação ODOT-S1E1

de protocoloEthernetserial

Funções do produto ODOT-S1E1 é um conversor desenvolvido pela Sichuan Odot Automation System Co., LTD entre RS232/485/422 e TCP/UDP. Este conversor de protocolo pode facilmente ligar dispositivos de porta série à Ethernet e realizar a atualização da rede de dispositivos de porta série. O conversor de protocolo suporta a função de "transmissão de dados", que pode ser definida como um cliente ou um servidor. Esta função pode facilmente efetuar a comunicação de dados entre o PLC, o servidor e outros dispositivos Ethernet e os dispositivos de porta série subjacentes. Os módulos que suportam esta função são o ODOT-S1E1 e o ODOT-S2E1. Características funcionais entrada de tensão ampla de 19,2 ～ 28,8VDC, proteção de conexão anti-reversa. Fonte de alimentação de isolamento DC-DC, tensão de isolamento de 3000V. proteção de isolamento da porta de rede 2KV, taxa adaptativa 10M/100Mbps, inversão automática MDI/MDIX. suporte a transmissão transparente pura do servidor TCP, suporte a dois acessos de clientes. suporte a transmissão transparente pura do cliente TCP, suporte para conectar 1 servidor. suporte a transmissão transparente pura UDP. suporte com e sem protocolo de transmissão transparente, protocolo de transmissão transparente suporta MODBUS RTU/ASCII. suporte para parâmetros de configuração do navegador WEB. possui três interfaces de RS485, RS422 e RS232. suporte à taxa de transmissão da porta serial 1200 ~ 115200bPS. suporte DHCP, mais conveniente de usar. suporte a função de reset de uma tecla para restaurar as configurações de fábrica. instalação em trilho DIN padrão de 35 mm. eMC cumpre as normas internacionais EN 55022:2010 e EN55024:2010.
