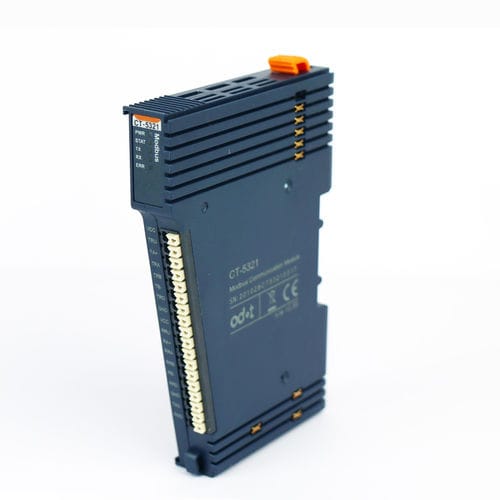

Módulo E/S digital CT-5321

analógicoEthernet/IPModBUS RTU

Módulo de porta série Modbus CT-5321 1 Módulo Descrição O módulo de porta série Modbus suporta 1 canal RS485/RS232 /RS422 (opcional), suporta o protocolo Modbus RTU/ASCII e suporta o modo de transmissão mestre, escravo e transparente livre. O módulo de série CT-5321 pode ser aplicado com os módulos adaptadores, pelo que pode converter Modbus noutros protocolos como Modbus TCP, Profinet, EtherCAT, EtherNet/IP, etc. Quando o módulo é utilizado, os parâmetros da porta série e as instruções Modbus devem ser configurados no software IO Config. Os dispositivos com interface RS485/RS232/RS422, que suportam modbus-RTU /ASCII, podem ser aplicados com o CT-5321 para realizar a interligação com o PLC superior ou computadores superiores. O CT-5321 pode ser aplicado com dispositivos como: PLC, DCS, IO remoto, VFD, dispositivo de proteção de arranque do motor, aparelhos eléctricos inteligentes de alta e baixa tensão, dispositivo de medição de potência, equipamento e instrumentos inteligentes de medição de campo, etc. 2 Parâmetros técnicos Parâmetros gerais Potência: Max.500mA@5.0Vdc Isolamento: I/O para bus interno: isolamento opto-couple (3KVrms) Potência de Campo: Nominal: 24Vdc, Gama: 19.2~28.8VDC Cablagem de E/S: Máx. 1,5 mm² (AWG 16) Tipo de montagem: 35mmDIN-Rail Tamanho: 115*14*75mm Peso: 65g Especificação do ambiente Temperatura operacional: -40~85℃ Humidade operacional: 5%~95% RH (sem condensação) Classe de proteção: IP20 Parâmetros da porta serial M/S/F: Número do canal 1Canal M/S/F: Interface RS485/RS232/RS422 M/S: Protocolo Modbus RTU/ASCII - Nota: M representa os parâmetros válidos do modo mestre, S representa os parâmetros válidos do modo escravo e F representa os parâmetros válidos do modo de transmissão transparente livre.
