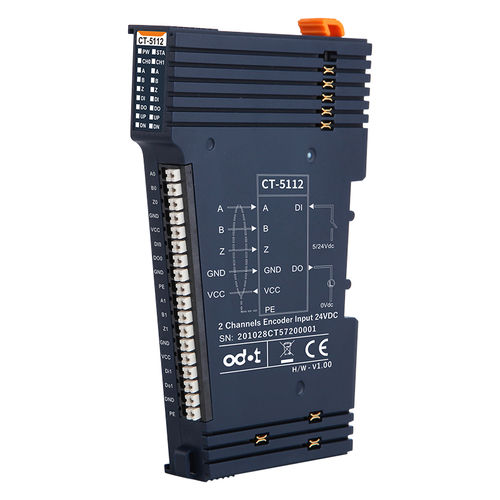

Módulo E/S analógico CT-5112

Modbus TCPEthernet/IPCANopen

◆ o módulo suporta dois canais de entrada do codificador. ◆ cada canal de encoder suporta encoder incremental A/B ou entrada de encoder direcional de pulso. ◆ cada canal do codificador suporta entrada de sinal A/B ortogonal, tensão de entrada de 24 V e suporta entrada de fonte e coletor. ◆ o modo de codificador incremental suporta o modo de multiplicação de frequência x1/ x2 / x4. ◆ o modo de direção de pulso suporta sinal não direcional, somente entrada de pulso. ◆ cada canal do codificador suporta 1 sinal de entrada digital com tensão de entrada de 5Vdc ou 24Vdc. ◆ cada canal do codificador suporta 1 sinal de saída digital com uma tensão de saída de 24Vdc. ◆ cada canal do codificador suporta 1 saída de energia de 24 V, que pode ser conectada ao codificador para alimentação. ◆ o barramento interno do módulo e a entrada de campo adotam isolamento magnético. ◆ o módulo possui 16 indicadores LED. ◆ a frequência máxima de entrada do codificador suportado pelo módulo é de 1,5 MHz. ◆ o módulo suporta a função de medição, pode detectar a velocidade de carga ou a frequência do sinal de entrada.
