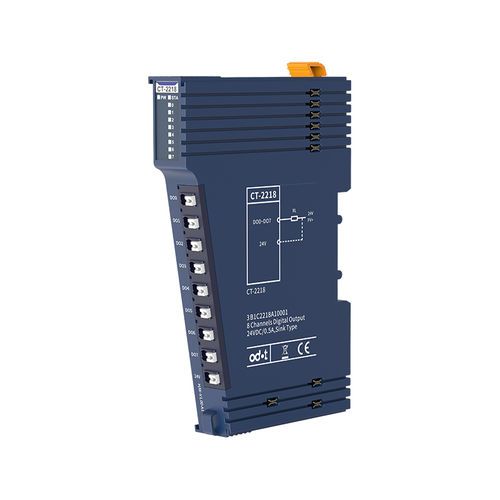

Caraterísticas do módulo
o módulo suporta saída digital de 8 canais, a tensão de saída é 0VDC e o nível baixo de saída é válido.
o módulo pode acionar equipamentos de campo (relé, válvula solenoide, etc.).
o barramento interno do módulo e a saída de campo são isolados por optoacoplador.
o módulo carrega com 8 indicadores LED de canal de saída digital.
o módulo tem as funções de desligamento térmico e proteção contra curto-circuito.
Parâmetros gerais
Consumo de energia - Max.64mA@5.0VDC
Isolamento - I/O para bus interno: isolamento opto-couple (3KVrms)
Potência de campo - Nominal: 24VDC, Gama: 20,4-28,8VDC
Cablagem - Máx.: AWG 18
Mín: AWG 24
Instalação - trilho DIN de 35 mm
Tamanho - 115*14*75mm
Peso - 65g
Resistência à vibração - Em conformidade com IEC 61131-2 e EC 60068-2-6
Resistência ao impacto - Em conformidade com as normas IEC 61131-2 e IEC 60068-2-27
Desempenho EMC - Em conformidade com IEC 61131-2 e IEC 61000-4
Especificação do ambiente
Temperatura de funcionamento da instalação horizontal - -35℃~70℃
Temperatura de funcionamento da instalação vertical - -35℃~60℃
Humidade relativa - < 95%RH (sem condensação)
Temperatura de armazenamento - -40℃~85℃
Humidade de armazenamento - < 95%RH (sem condensação)
Temperatura de teste de fabricação - -40 ℃ ~ 75 ℃
Classificação de proteção contra ingresso - IP20
Parâmetros de saída
Número do canal - 8 canais
Indicador LED - indicador LED de saída de 8 canais
Corrente nominal - saída de canal único: Máx. 1000mA
A saída total do módulo: Max.4A/8 Canais
Corrente de fuga - Máx. valor: 3uA
Impedância de saída - < 200mΩ
Atraso de saída - OFF para ON: Max.50us
Ligado para desligado: Max.300us
Função de proteção - Desligamento por excesso de temperatura: típico 135 ℃
Proteção de sobrecorrente: valor típico 3A
Proteção contra curto-circuito: Suportado
Tipo de carga - Uso geral e resistivo, serviço piloto
---
