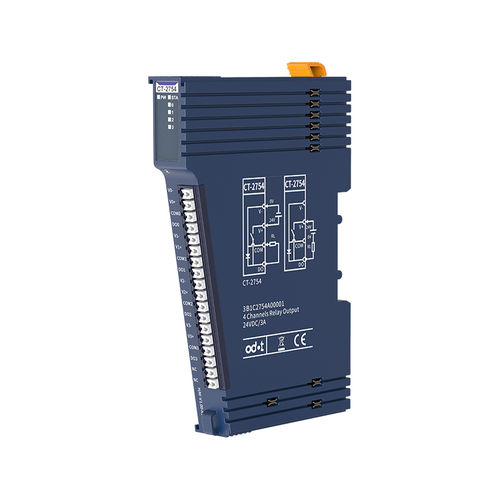

Módulo de saída digital CT-2754

CANopenMODBUSPROFIBUS

CT-2754 Saída de relé de 4 canais, 3A/30VDC/90W 1Características do módulo saída de relé de 4 canais normalmente ligada 4 LEDs indicadores de canal baixa resistência de ligação (≤100mΩ) com isolamento entre canais fWD unidirecional embutido (diodo de roda livre), circuito RC embutido ◆ Cargas resistivas e indutivas podem ser conectadas Parâmetros gerais Consumo de energia - Max.150mA@5.0VDC Isolamento - I/O para tensão de isolamento do bus interno: AC 500V Tensão de isolamento entre canais AC 500V Alimentação de campo - Não utilizada Cablagem - Máx.: AWG 18 Mín: AWG 24 Instalação - trilho DIN de 35 mm Tamanho - 115*14*75mm Peso - 65g Resistência à vibração - Em conformidade com IEC 61131-2 e EC 60068-2-6 Resistência ao impacto - Em conformidade com as normas IEC 61131-2 e IEC 60068-2-27 Desempenho EMC - Em conformidade com IEC 61131-2 e IEC 61000-4 Especificação do ambiente Temperatura de funcionamento da instalação horizontal - -35℃~70℃ Temperatura de funcionamento da instalação vertical - -35℃~60℃ Humidade relativa - < 95%RH (sem condensação) Temperatura de armazenamento - -40℃~85℃ Humidade de armazenamento - < 95%RH (sem condensação) Temperatura de teste de fabricação - -40 ℃ ~ 75 ℃ Classificação de proteção contra ingresso - IP20 Parâmetro de saída Número do canal - relé de 4 canais normalmente na saída Indicador LED - Indicador LED de saída de 4 canais Máx. Corrente de comutação - Carga resistiva: 3A Carga indutiva: 2A Máx. Tensão de comutação - 30VDC Máx. Potência de comutação - 90W Frequência de comutação - Carga resistiva: Máx. 2Hz Carga indutiva: Máx. 0,5Hz Resistência de contacto - ≤100mΩ Atraso de saída - ON para OFF: Max.10ms Desligado para ligado: Max.10ms Resistência mecânica - 2x107 Resistência eléctrica - 1x105 Vibração - 10Hz~55Hz 1.5mm Amplitude de vibração dupla Impacto - Estabilidade：98m/s2 Resistência: 980m/s2
