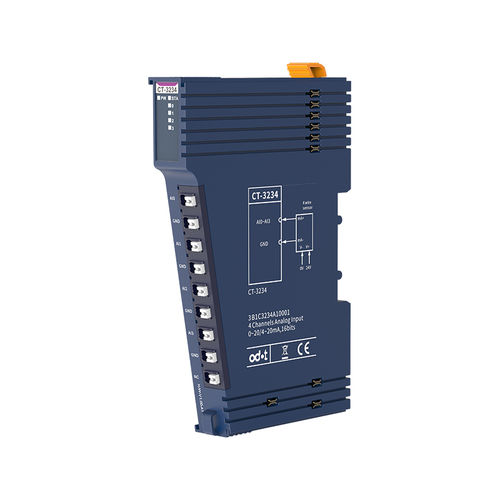

Módulo de entrada analógico CT-3234
CANopenMODBUSPROFIBUS

módulo de entrada analógico
módulo de entrada analógico
Guardar nos favoritos
Comparar


Características

Tipo de sinal
analógico
Barramento
RS-485, ModBUS RTU, Modbus TCP, Ethernet, RS485, MODBUS, CANopen, EtherCAT, ProfiNet, PROFIBUS, CC-Link, PROFIBUS-DP
Número de entradas/saídas
de 4 canais, com 4 entradas analógicas
Tipo
remoto, de rede
Aplicações
de corrente, para termopar, de automação, de temperatura, para controlador lógico programável, para RTD, para extensômetro, para sensor
Montagem
para trilho DIN
Outras características
compacto, flexível, IP20

Descrição

CT-3234 4 canais de entrada analógica /0&4-20mA/15-bit single-ended Caraterísticas do módulo o módulo suporta a aquisição de sinal de corrente de 4 canais. o módulo pode ser configurado para aquisição de sinal de corrente 0-20mA ou 4-20mA. o módulo suporta entrada de sensor de corrente de 2 fios (saída sem loop, é necessária uma fonte de alimentação externa) ou 4 fios. o barramento interno do módulo e a entrada de campo adotam isolamento magnético. o canal de entrada do módulo é conectado ao sensor de saída de corrente de sinal analógico ativo de campo. o canal do módulo está equipado com proteção contra sobretensão TVS. Parâmetros gerais Alimentação - Max.65mA@5.0VDC Isolamento - E/S para o bus interno: isolamento magnético (2,5KVrms) Isolamento de potência: DC-DC Cablagem - Máx.: AWG 18 Mín: AWG 24 Instalação - 35mm DIN-Rail Tamanho - 115*14*75mm Peso - 65g Resistência à vibração - Em conformidade com IEC 61131-2 e EC 60068-2-6 Resistência ao impacto - Em conformidade com as normas IEC 61131-2 e IEC 60068-2-27 Desempenho EMC - Em conformidade com as normas IEC 61131-2 e IEC 61000-4 Parâmetros ambientais Temperatura de funcionamento da instalação horizontal - -35℃~70℃ Temperatura de funcionamento da instalação vertical - -35℃~60℃ Humidade relativa - < 95%RH (sem condensação) Temperatura de armazenamento - -40℃~85℃ Humidade de armazenamento - < 95%RH (sem condensação) Temperatura de teste de fabricação - -40 ℃ ~ 75 ℃ Classificação de proteção contra ingresso - IP20 Parâmetros de entrada Número do canal - 4 canais Indicador LED - 4 indicadores LED de estado do canal Gama de entrada - Máximo: 0 ~ 23,5 mA Rácio de resolução - 15 Bits Precisão de aquisição - ± 0,3% da faixa total, @ 25 ℃ - ±0.5% gama completa, @-20~70℃ Taxa de amostragem - 6ms / 4 canais (nível de filtro 0) Formato de dados - Inteiro assinado de 16 bits

---
