E/S de rede CT-5314

remotapara controlador lógico programávelde tensão

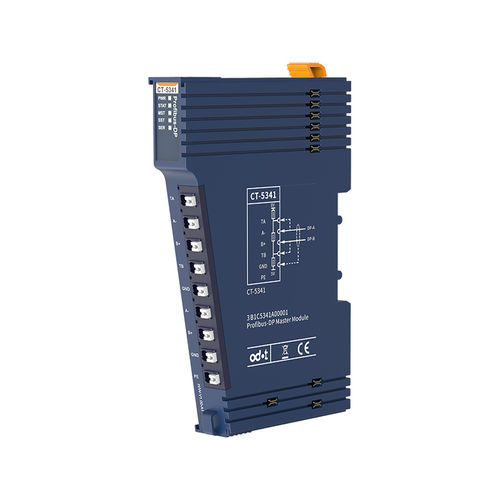

CT-5341 Módulo mestre Profibus DP 1 Módulo Descrição O módulo mestre Profibus-DP suporta 1 interface DP, suporta o protocolo padrão PROFIBUS-DP V0/V1 e suporta o modo de trabalho mestre Profibus-DP. Em combinação com o módulo adaptador, o protocolo Profibus-DP pode ser convertido noutros protocolos, tais como ModbusTCP, Profinet, EtherCAT, Ethernet/IP, etc. Ao usar o módulo, é necessário configurar as instruções de leitura e escrita de dados do processo, instruções de diagnóstico, informações de configuração e parâmetros de configuração do barramento Profibus-DP no software IO Config. Todos os dispositivos escravos que suportam o protocolo Profibus-DP podem usar este módulo para realizar a interconexão com o PLC superior ou o computador superior. Tais como: PLC, DCS, IO remoto, inversor, dispositivo de proteção de arranque do motor, aparelhos eléctricos inteligentes de alta e baixa tensão, dispositivo de medição de energia, equipamento e instrumentos inteligentes de medição de campo, etc. Nota: Quando o módulo principal DP é configurado com o software DP Config, tem de ser ligado a um cabo de porta série separado, e a interface encontra-se na parte lateral do módulo. Parâmetros gerais Alimentação - Max.200mA@5.0VDC Isolamento - Par trançado de comunicação DP e tensão de isolamento da fonte de alimentação do sistema: AC 500V Tensão de isolamento do par entrançado de comunicação DP com PE: AC 500V Diâmetro do fio de cablagem - Máx.: AWG 18 Mín: AWG 24 Instalação: - Carril DIN de 35 mm Tamanho - 115*14*75mm Peso - 62g
