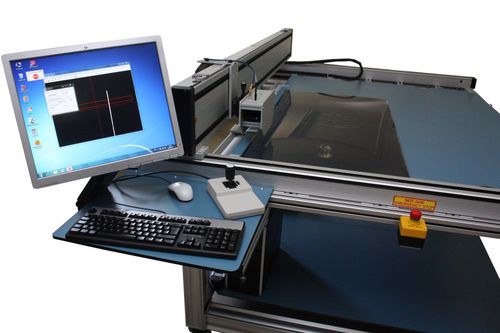

Máquina de medição de raio de curvatura

ópticaautomática

Medida ótica, não do contato da urdidura e curva do espécime com tamanho até (1600 x 1200) o milímetro General O sistema é projetado para a medida sem contato, ótica da curvatura (urdidura) horizontal, carcaças revestidas do vidro de flutuador. Para essa medida as alturas em pontos de medição diferentes são avaliadas. A urdidura é diferença tão calculada entre o ponto o mais alto e mais baixo. Hardware O sistema de medição tem uma placa de base como a cara do contato para o espécime. O tamanho máximo da carcaça é 1600 milímetros x 1200 milímetros. O não-nivelamento da placa de base é 100 mícrons. A construção da placa de base permite a carga e o descarregamento fáceis do espécime. Pare os pinos que servem para a posição reprodutível do fim exato da carcaça. Devido à reflexão inhomogeneous do revestimento, o software pode processar também áreas refletindo do alto e baixo na superfície. A medida da urdidura corre o software totalmente automático controlado após ter começado o procedimento de medição. O sistema de medição pode fazer a varredura da área completa da carcaça. O equipamento é insensível contra a vibração e pode ser usado sob circunstâncias da produção. O funcionamento do equipamento é controlado por um computador, que pertença ao espaço da fonte.
