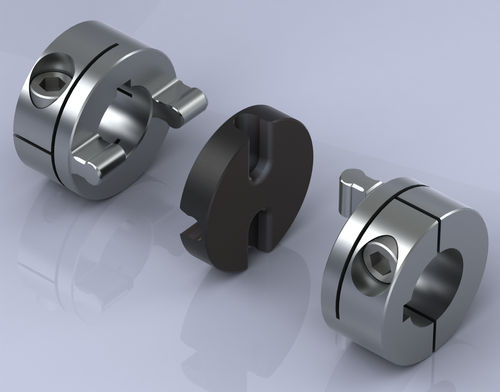

Acoplamento Oldham UC series

flangeado

Vantagens: Protege o componente acionado servindo como um "fusível" mecânico - uma secção intermédia de plástico substituível e barata que se corta sob carga excessiva Protege os rolamentos de apoio ao exercer forças reactivas consistentemente baixas, mesmo com grandes desalinhamentos Folga zero e rigidez de torção moderada Isolamento elétrico Acomoda grandes desalinhamentos radiais num comprimento curto Acomoda um desalinhamento angular muito maior do que o acoplamento Oldham padrão Fácil instalação em instalações cegas ou difíceis quando são utilizados furos passantes Preço económico em comparação com outros acoplamentos com características de desempenho semelhantes Elemento de desgaste substituível de baixo custo Baixo momento de inércia Desvantagens: Binário máximo e rigidez à torção inferiores aos do acoplamento Oldham normal Transmissão ligeiramente não-homocinética (isto é, os veios motor e movido não se movem exatamente à mesma velocidade durante uma rotação) quando o desalinhamento angular é significativo Cargas reactivas axiais exercidas nos rolamentos de apoio quando o binário se aproxima do máximo Acomoda apenas um pequeno desalinhamento axial Aplicações típicas: Os tipos UC e UI são utilizados em aplicações ligeiras com grande desalinhamento angular, incluindo sistemas de instrumentação e posicionamento; o tipo UA é utilizado em aplicações pesadas de binário elevado e de missão crítica que requerem um acoplamento à prova de falhas, incluindo válvulas servo-controladas, equipamento mineiro e de trituração.
