Os painéis radiantes a vapor vaporad são utilizados para o aquecimento de edifícios industriais ou civis particularmente preocupados com a prevenção de incêndios.
Este sistema é capaz de satisfazer completamente as exigências de um sistema que deve funcionar silenciosamente e não provocar movimentos de ar, aquecendo tanto espaços grandes como pequenos.
A ausência de movimento do ar e a reduzida estratificação do calor mantêm os custos de funcionamento particularmente razoáveis.
Os painéis de vapor criam uma maior produção de calor em comparação com os painéis aquecidos com água quente e garantem uma maior quantidade de calor difuso por superfície radiante.
Vantagens
Elevada poupança de energia
-40% em relação às instalações com ar quente
-95% de consumo elétrico
Sem movimento de ar (-100%)
Sem ruído (-100%)
Solução ideal para ambientes com risco de incêndio
Esquema
Como o fluido vetorial é o vapor a 110°C, os painéis VAPORAD permitem economizar cerca de 30% da superfície radiante total a instalar em comparação com os painéis com água quente.
Painéis radiantes
Linha de condensação de retorno
Dispositivo de controlo do vácuo
Linha de fornecimento de vapor

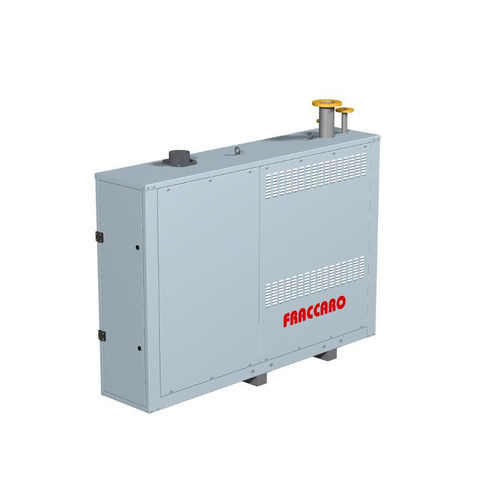

Gerador de vapor
Os painéis de vapor criam uma maior produção de calor em comparação com os painéis aquecidos com água quente e garantem uma maior quantidade de calor difundido por superfície radiante.
O sistema é composto por uma caldeira de produção de vapor, tubagens de ida e de retorno, painéis radiantes e um dispositivo de controlo de vácuo que descarrega o ar excedente do circuito.
O circuito de água é fechado e selado a vácuo; esta condição permite a circulação natural do vapor no interior do próprio circuito, sem recurso a bombas como nos sistemas de água.
O vapor transfere o seu calor para os painéis radiantes, atingindo uma temperatura superficial de 105°C. Uma vez libertada a sua energia térmica, o vapor condensa-se e regressa à caldeira.
---
