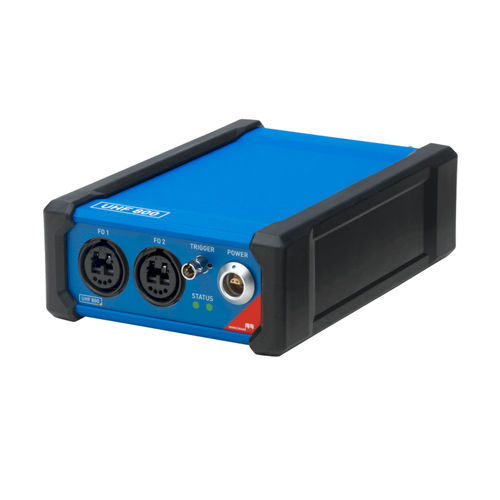

Nosso sistema UHF 800 portátil e fácil de usar realiza análises e medições sensíveis de descarga parcial (PD) offline e online no intervalo de frequências ultra-elevadas (UHF) de 100 a 2000 MHz em quadro de distribuição isolado a gás (GIS), linha com isolamento gasoso (GIL), transformadores de potência com óleo e terminações de cabo de alimentação de alta tensão (AT). Esse sistema de teste de descarga parcial de frequências ultra-elevadas é usado para avaliar a condição e detectar falhas de isolamento nesses equipamentos elétricos em ambientes de teste com muito ruído. Ele apresenta um design modular portátil e flexível para uma configuração rápida e fácil durante testes de rotina de tipo em laboratórios de AT ou bays de teste, comissionamento no local (teste de aceitação do local) e resolução de problemas no campo.
Detecção de falhas e avaliações de condição de isolamento confiáveis
Medições de descarga parcial no local especificadas pelo padrão IEC 60270 geralmente são afetadas pelo ruído do ambiente ao seu redor. Medições de descarga parcial realizadas no intervalo de frequências ultra-elevadas (UHF) de 100 a 2000 MHz apresentam uma alternativa confiável de medição de descarga parcial para a detecção de defeitos e avaliação da condição do isolamento. Isso acontece devido às inúmeras fontes de ruído, como comunicações móveis, sinais de radar e descargas de corona, que transmitem, predominantemente, em intervalos de frequência mais estreitos. Portanto, as medições de descarga parcial realizadas no intervalo de UHF resultam em uma relação sinal-ruído ideal para garantir a sensibilidade da medição de descarga parcial com pouca ou nenhuma interferência de ruídos externos.
