Equipamento de teste de descarga parcial UHT1

automáticode transformadoracústico

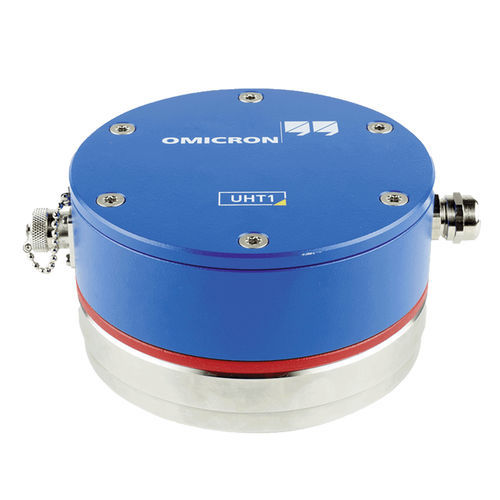

Sensor UHF tipo portinhola Medição de descargas parciais no interior de transformadores de potência O UHT1 é um sensor UHF do tipo portinhola para a detecção de descargas parciais (PD) no interior do tanque de transformadores isolados com papel-óleo, que não dispõem de uma válvula de drenagem de óleo para um sensor UVS 610. É instalado permanentemente na superfície do tanque do transformador e fornece-lhe uma janela dieléctrica estanque ao óleo permeável às ondas electromagnéticas. O sensor UHT1 mede a DP na gama de frequência ultra-alta (UHF), o que permite a supressão de ruídos externos, como o corona em linhas de alta tensão. Acciona medições acústicas de DP As medições electromagnéticas do sensor podem também ser utilizadas para desencadear medições acústicas de DP utilizadas na localização de DP. A colocação e o número de sensores UHT1 instalados num transformador dependem da aplicação de medição. A instalação de vários sensores UHT1 aumenta consideravelmente a sensibilidade de detecção de DP. Características principais - Concebido para instalação permanente na superfície do tanque de transformadores de potência - Cria uma janela dieléctrica estanque ao óleo, permeável às ondas electromagnéticas - Desacopla os sinais de DP do interior dos transformadores de potência na gama UHF - Permite a supressão de ruídos externos, como o corona - Pode também ser utilizado como fonte de disparo para medições acústicas de DP Aplicações - Detecção de DP no interior de transformadores de potência com isolamento de papel-óleo sem flanges de óleo - Activação de medições acústicas de DP utilizadas na localização de DP
