Circuito de ressonância para testes GIS
Teste de alta tensão com circuito de ressonância GIS

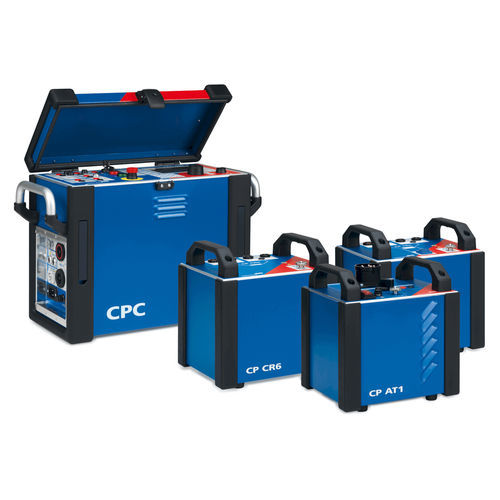

Para os ensaios de alta tensão, os CPC 100 + CP RC da OMICRON são directamente ligados ao transformador de tensão do GIS, formando um circuito de ressonância. Este "Power VT" reforçado é uma parte integrante do GIS. Assim, a necessidade de drenar e reabastecer qualquer gás SF6 é eliminada. Actuando simultaneamente como dispositivo de medição e de controlo, o CPC 100 injecta a energia necessária.
O CP RC1 permite o ensaio de sistemas GIS com tensões nominais até 123 kV e o CP RC2 até 145 kV. É possível efectuar ensaios de resistência à tensão de acordo com a norma IEC 62271-203 com uma tensão máxima de ensaio até 200 kV (CP RC1) ou 235 kV (CP RC2). O sistema CPC 100 + CP RC é composto por vários componentes pequenos e leves (< 21 kg / 46 lbs) que podem ser transportados por uma pessoa.
Aplicações
- Teste de resistência à tensão em GIS
- Fonte de alta tensão para medições de descargas parciais
---
