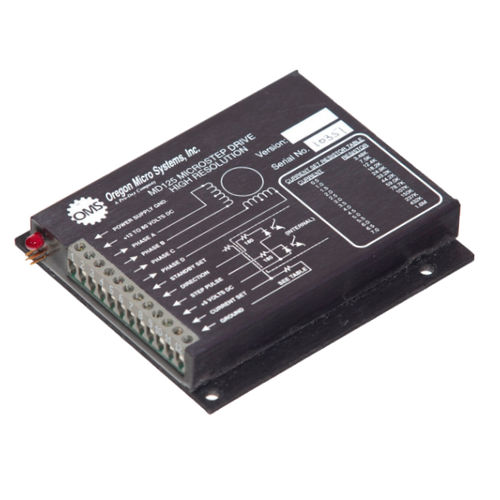

Controlador de motor de micropasso MD125

CCcompacto

O OMS MD125 é um condutor de motor de micro-passo de alta gama com resoluções de micro-passo seleccionáveis. O MD125 é pequeno, compacto e robusto e fornece taxas de passo disponíveis desde o passo completo até 256 micro-passos. O driver MD125 é capaz de fornecer até 1,5 milhões de micro-passos por segundo ao motor de passo e uma corrente de saída de 0,1 a 7 amperes, operando a partir de uma tensão de alimentação de 12 a 80 VDC. O MD125 foi concebido para funcionar com motores híbridos de passo PM classificados de 0,1 a 14 amps por fase. Quando utilizado com motores de tamanho adequado, o MD125 pode fornecer mais de um terço da potência (300 watts) para a aplicação. Dois potes de ajuste permitem ao utilizador aparar a um determinado passo motor. Isto anula qualquer erro de passo residual para um desempenho óptimo. O MD125 possui um disjuntor electrónico para ajudar a proteger o condutor de condições perigosas. Sobre-corrente (curtos-circuitos de enrolamento, etc.), sobretemperatura (afundamento térmico insuficiente), e subtensão são detectadas pelo MD125. Quando qualquer uma destas condições ocorre, o MD125 desliga-se e acende um LED de falha para indicar a presença da condição de falha. Medindo apenas 4 "x4,5 "x,875", o MD125 é pequeno e compacto. Vem encapsulado num epoxi condutor de calor e envolto numa cobertura de alumínio anodizado. O resultado é um pacote ambientalmente robusto que resiste ao abuso e à contaminação. O pino de saída, tamanho e montagem do driver MD125 é compatível com os drivers de micro-passo anteriores OMS - MD10A e MH10.
