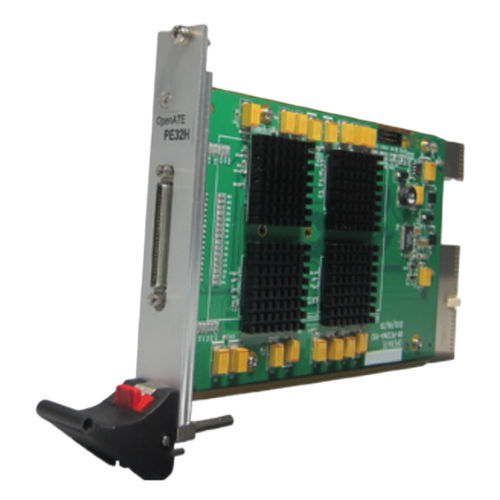

Placa de E/S digital PE32H

com 32 E/SPXI3U

O PE32H representa um novo nível de desempenho e capacidades para instrumentação digital baseada em PXI. Com base na arquitectura comprovada do PE32, o PE32H oferece uma electrónica de pinos de alto desempenho e um gerador de cronometragem melhorado num factor de forma 3U PXI compacto. Cada cartão pode funcionar como um subsistema digital autónomo ou, se necessário, vários cartões podem ser interligados, suportando até 256 pinos bi-direccionais (8 placas). O PE32H também suporta memória de padrão profundo, oferecendo 32M de memória vectorial a bordo com controlo dinâmico por direcção de pinos e com taxas de teste até 66 MHz. Com a nova memória de registo de 32M, o PE32H pode captar 32 canais de dados ou registo de falhas. O PE32H suporta -1 ~ +7 VOH VOL VIH VIL por canal e 4 PMU por placa. O PE32H oferece 4 conjuntos de cronometragem, 2 TG Edges condutor, 1 TG Edges estroboscópico. são suportados 4 conjuntos de formatos, mudança na mosca, e quatro formatos de dados de transmissão: RTZ (Return To Zero), RTO (Return To One), NRZ (Non Return To Zero), SBC (Surround By Complement) que pode proporcionando flexibilidade para criar uma variedade de ciclos de autocarros e formas de onda para testar placas e produtos de nível de caixa. Um contador de 200MHz 32bit para medição de frequência. Padrão de 4 sítios pode executar padrão de 32 ch como padrão de 4 sítios de 8 ch. Memória a bordo O PE32H oferece 32 M de memória vectorial por canal. Tempos de ciclo de padrão programável até 232 ou infinito. Existem símbolos de padrões incluindo 0, 1, L, H, X, Z, J, Q. Compatibilidade Todos os cartões OpenATE Interfaces PXI cumprem com a Especificação PXI 2.0 (emitido em Agosto de 2000) Software O PE32H é fornecido com API e Pattern Editor. O Pattern Editor é uma ferramenta de software que edita padrões de teste.
