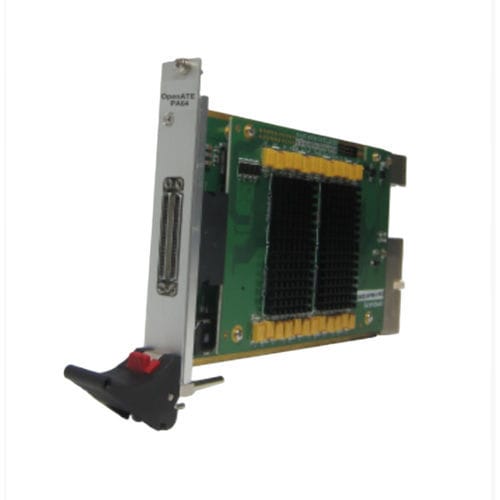

Placa de E/S digital PA64IX

de 64 E/SPXIbox

O PA64IX representa um novo nível de desempenho e capacidades para instrumentação digital baseada em PXI. Cada cartão pode funcionar como um subsistema digital autónomo ou, se necessário, vários cartões podem ser interligados, suportando até 1024 pinos bi-direccionais (16 placas). O PA64IX também suporta memória de padrão profundo, oferecendo 32 M de memória vectorial a bordo com controlo estático por direcção dos pinos e com taxas de teste até 33 MHz. Com a nova memória de captura de 32 M, o PA64IX pode capturar 64 canais de registo de dados. Características O PA64IX suporta -0,5 ~ +3,5 VTH por canal ,VIH/VIL por canal. O PA64IX oferece 1, 2 TG Edges condutor, 1 TG estroboscópico São suportados os formatos de dados de disco, e quatro formatos de dados de disco: RTZ (Return To Zero), RTO (Return To One), NRZ (Non Return To Zero), SBC (Surround By Complement) que pode proporcionando flexibilidade para criar uma variedade de ciclos de autocarros e formas de onda para testar a compatibilidade de produtos de prancha e caixa de nível Todos os cartões OpenATE Interfaces PXI cumprem com a Especificação PXI 2.0 (emitido em Agosto de 2000) Software O PA64 é fornecido com API e Pattern Editor. O Pattern Editor é uma ferramenta de software que edita padrões de teste. Aplicação - Captura de Padrões Digitais - Geração de Padrões Digitais - Teste de CI Híbrido e Digital
