Máquina de medição tridimensional CNC SmartScope® Quest™ 800
de pórticopara peças grandescom múltiplos sensores

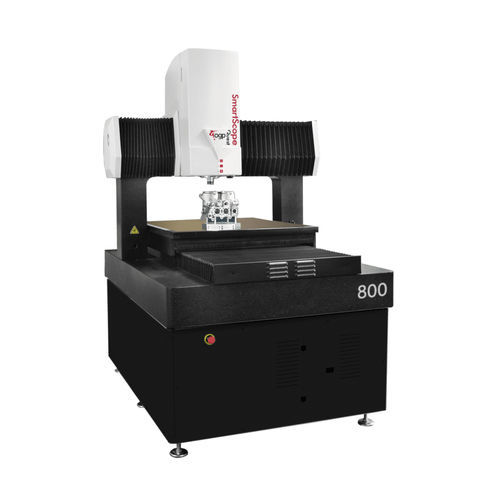

Máquina de medição tridimensional CNC - SmartScope® Quest™ 800 - Optical Gaging Products - de pórtico / para peças grandes / com múltiplos sensores
Máquina de medição tridimensional CNC - SmartScope® Quest™ 800 - Optical Gaging Products - de pórtico / para peças grandes / com múltiplos sensores
Guardar nos favoritos
Comparar


Características

Sistema de controle
CNC
Estrutura
de pórtico
Aplicações
para peças grandes
Sistema de palpação
com múltiplos sensores, óptica
Curso X

790 mm
(31,1 in)

Curso Y

815 mm
(32,09 in)

Curso Z

300 mm, 400 mm
(11,81 in, 15,75 in)

Descrição

O SmartScope® Quest™ 800 é um sistema de medição de coordenadas de modelo de chão extremamente preciso incorporando sonda de varrimento, sonda táctil, microssondas, e o laser patenteado TeleStar® Plus TTL para versatilidade e precisão. O Quest 800, com o seu extenso volume de medição 790 x 815 x 300 mm XYZ (e 400 mm Z-travel disponível), é concebido para medir peças muito grandes. Uma sólida plataforma de ponte de granito repousa sobre uma estrutura robusta de suporte em aço e o desenho da ponte limita o movimento da peça medida ao eixo Y, oferecendo estabilidade de medição. A Quest 800 oferece: Metrologia vídeo precisa - TeleStar® telecentric 10:1 zoom óptico para o mais alto nível de desempenho óptico Iluminação soberba para as melhores medições em vídeo - luz de perfil padrão, luz de superfície coaxial, e SmartRing™ luz ilumina peças de todos os ângulos medição dimensional multissensor Versatilidade multi-sensor - sonda táctil opcional, fora do eixo DRS™ laser, laser interferométrico TTL TeleStar no eixo, microssondas, sonda de digitalização de contacto contínuo SP25, cabeça de sonda motorizada PH10, e indexadores rotativos de 4º e 5º eixo Óptica Norma 10:1 AccuCentric® TeleStar® auto-compensador, zoom telecêntrico, motorizado; alcance mag 0,8x - 8x, com até 10 posições calibradas; lente 1,0x Opcional Projector de Grelha de Foco: Fonte de LED Lentes de Substituição: 0.45x, 0,5x, 2,0x, 4,0x Lentes laser: 0.45x, 0,5x, 2,0x, 4,0x Iluminação Perfil patenteado de subestágio monocromático de alto desempenho servo-accionado, superfície TTL coaxial LED, 8 sector/6 anel SmartRing™ LED

---
