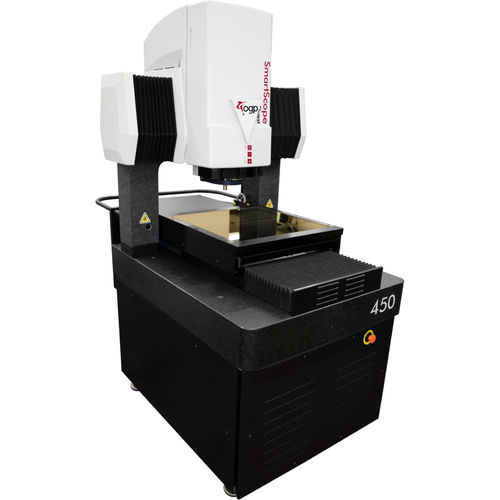

Máquina de medição tridimensional de pórtico SmartScope® Quest™ 450

tipo pontecom múltiplos sensores

O SmartScope® Quest™ 450 é um sistema de medição multi-sensor de coordenadas 3D extremamente preciso. Tanto o 450 como o 450 com percurso em Y estendido são concebidos para medir peças maiores, ou para acomodar fixações de peças múltiplas ou indexadores rotativos. Uma sólida plataforma de desenho de ponte de granito repousa sobre uma robusta estrutura de suporte em aço. Isto permite uma tradução de alta velocidade sem vibrações, maximizando o rendimento das medições. O desenho da ponte limita o movimento da peça medida ao eixo Y. A Quest 450 oferece: Metrologia vídeo precisa - TeleStar® telecentric 10:1 zoom óptico para o mais alto nível de desempenho óptico Iluminação soberba para as melhores medições em vídeo - luz de perfil padrão, luz de superfície coaxial, e SmartRing™ luz ilumina peças de todos os ângulos medição dimensional multissensor Versatilidade multi-sensor - sonda táctil opcional, fora do eixo DRS™ laser, laser interferométrico TTL TeleStar no eixo, microssondas, sonda de digitalização de contacto contínuo SP25, cabeça de sonda motorizada PH10, e indexadores rotativos de 4º e 5º eixo Óptica Norma 10:1 AccuCentric® TeleStar® auto-compensador, zoom telecêntrico, motorizado; alcance mag 0,8x - 8x, com até 10 posições calibradas; lente 1,0x Opcional Projector de Grelha de Foco: Fonte de LED Lentes de Substituição: 0.45x, 0,5x, 2,0x, 4,0x Lentes laser: 0.45x, 0,5x, 2,0x, 4,0x Iluminação Perfil monocromático patenteado de LED numérico de correspondência de subestágio, superfície TTL coaxial de LED, 8 sector/6 anel SmartRing™ LED
