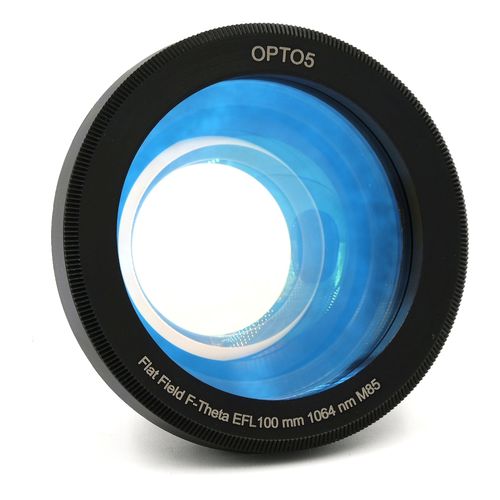

Sistema de lentes F-theta FF 100 1064 M85

industrial

Um novo design ótico para lentes de gravação a laser Série M85-M55 Mount Flat Field / Double Flange - Lentes de varrimento com campo plano melhorado e flange dupla Um sistema ótico cria naturalmente uma distância do ponto de focagem ao centro da área de focagem, que é proporcional à tangente do ângulo de incidência do feixe em relação ao eixo ótico da lente. No entanto, na condição clássica de distorção f-theta, a distância entre os pontos laser é diretamente proporcional ao ângulo de incidência do feixe laser. Este tipo específico de distorção da lente é necessário para a indústria da gravação a laser devido ao controlo analógico existente nas primeiras cabeças de leitura galvanométrica. Assegura uma resposta linear à tensão de entrada, proporcionando um posicionamento preciso. O controlo digital da cabeça de digitalização é uma tecnologia atualmente bem estabelecida que utiliza tabelas de correção de consulta dedicadas para obter a maior precisão no posicionamento do laser. A correção da distorção f-teta ideal é apenas um aspeto do erro total e é gerida em conjunto com a construção da tabela de sinais de posição do ponto laser/acionamento da cabeça de digitalização. Isto levou à conceção de um novo design ótico para lentes de gravação a laser. Durante a fase de otimização, eliminámos a restrição da distorção f-theta e demos prioridade a outros parâmetros ópticos, tais como: - - planicidade da área de focagem - - tamanho uniforme do ponto laser em todo o campo de gravação - - design compacto Para além da série f-Theta padrão da OPTO5, fornecemos a série de lentes Flat Field que inclui um sistema de rosca dupla (M55/M85) que permite a sua montagem em cabeças de leitura com rosca M55 sem adaptadores.
