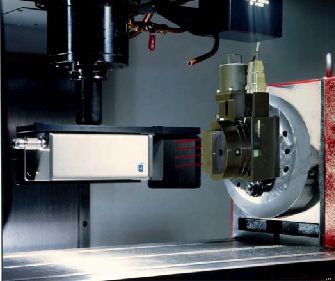

Sistema de medição a laser RT-100

O pacote automático da calibração da tabela giratória do RT-100A de OPTODYNE é um serviço adicional ao instrumento linear e angular do MCV-2002 de Optodyne da máquina da calibração (ou ao modelo MCV-4000 aumentado). O sistema combinado pode ser usado para calibrar tabelas giratórias ou fases com precisão alta. O método de Optodyne é diferente da aproximação comparativa convencional usando um interferômetro do laser, onde o dispositivo do teste seja comparado às irregularidades conhecidas em um calibrador giratório mestre. Esta aproximação comparativa é muito cara e difícil usar-se. Os instrumentos da calibração da máquina de Optodyne são baseados em nossa tecnologia proprietária e patenteada do medidor do deslocamento do laser Doppler (LDDM). O sistema do laser do duplo-feixe pode ser usado por si só para medir um ângulo rotatório até o ± 10 graus. Com a plataforma giratória pequena fornecida, a escala angular da medida pode ser prolongada a 360 diplomas nos incrementos até 10 graus. Daqui, as combinações podem ser usadas para calibrar tabelas giratórias ou fases.
