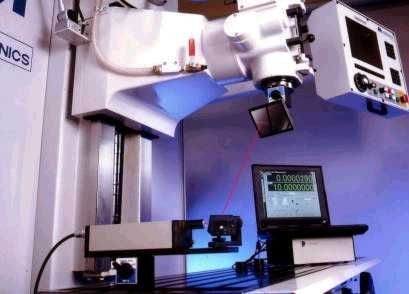

Sistema de medição de volume MCV-500C

a laserautomáticosem contato

Um sistema laser para posicionamento volumétrico e medição dinâmica de contornos MCV-500, LB-500, SD-500 e SQ-500 Um sistema laser de classe mundial para calibração volumétrica e compensação, medição de erros de quadratura e retilinidade, e para medição de contorno circular sem contato Melhorar o desempenho da sua máquina-ferramenta Qual é o desempenho de suas máquinas-ferramenta? É melhor capturar os erros antes que eles apareçam nas peças, medindo tanto o posicionamento volumétrico e precisão quanto a precisão de contorno dinâmico. Precisão volumétrica de posicionamento Usando a técnica do vetor laser (patente pendente),3 erros de deslocamento, 6 erros de retilinidade e 3 erros de esquadria podem ser determinados em poucas horas, enquanto os interferômetros laser convencionais podem levar alguns dias. Precisão de contorno dinâmica Usando o laser/ballbar (precisão de patente de vários raios com altas taxas de avanço pode ser determinada. Além disso, é possível determinar o raio real, o avanço real e a aceleração. Inovação na tecnologia laser O exclusivo cabeçote laser de abertura única que utiliza um alvo de espelho plano simplifica a configuração e a operação. O software permite a recolha e análise automática de dados. A medição laser/ballbar é sem contato, sem necessidade de centralização e sem cabos no caminho.
