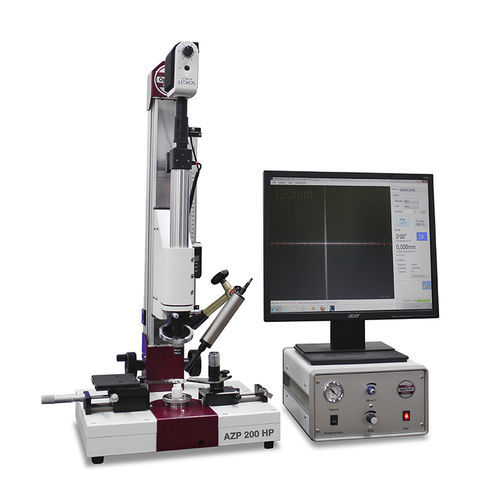

Testador de colimação AZP series

para lentes ópticasde bancadacompacto

AZP S Autocollimation testing and blocking unit in horizontal setup, especially designed for detecting centering errors of rod lenses with max. diameter 25mm and max. length 50mm Intuitive operation and a very compact design make the AZP S an essential unit for the production of rod lenses Highest precision due to ball bearing spindle for the radii axis Measuring gauge for radii measurement Including cold light unit, CMOS USB camera and autocollimator f= 300 mm, monitor and compact PC Software for automatic adjustment of the digital crosshairs in accordance to the image ratio Manual lens rotation Adjustable lens guidings 1 Set of reference spheres: f= -35 mm, f= 35 mm, f= 60 mm, f= 120 mm, f= 200 mm, f= 300 mm AZP 6 A AZP 6 oferece uma estação de ajuste separada para o princípio tecnológico de um único eixo de centragem com um suporte individual de precisão. A máquina usa o método de reflexão da imagem. Para o processo de alinhamento, a lente é blocada em um suporte e ajustada pelo operador até conseguir o valor mínimo de centragem desejado. Quanto à superfície superior o seu erro de centragem pode ser diretamente medido. Um segundo caminho óptico permite inspecionar o lado inferior das lentes VIS. O segundo reflexo, permite inspecionar se a superfície inferior está corretamente colocada em cima das lâminas do suporte individual de precisão Se ocorrer um erro de centragem devido a uma lâmina ou uma cunha de blocagem danificadas, este será mostrado através de um marcador de teste na segunda imagem de reflexão. Ambos os lados podem ser de tal modo ajustados que se alinham perfeitamente ao eixo óptico.
