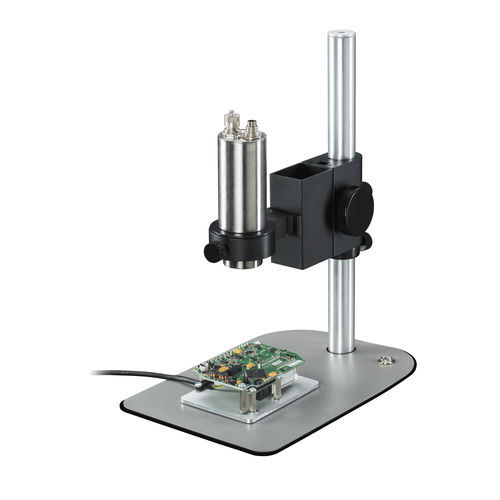

Objetiva de microscópio de infravermelho Xi 400

para microscopiade medição

A nova ótica de microscópio para a câmara de infravermelhos optris Xi 400 permite uma medição fiável da temperatura em objectos minúsculos a partir de 240 µm. Em combinação com um suporte adequado, isto permite a medição profissional de placas de circuito impresso e componentes na indústria eletrónica. A distância de medição entre a câmara e o objeto é variável entre 90 e 110 mm. O motor de focagem incorporado permite uma focagem fácil da câmara com o software PIX Connect incluído. Especificações importantes - Análise dos componentes mais pequenos até 240 µm - Fácil manuseamento graças ao foco do motor - Gravação de vídeos radiométricos - Resolução ótica: 382x288 px - Âmbito de fornecimento: Processador de imagens Xi 400 Cabo USB (1 m) Cabo PIF standard (1 m) incl. bloco de terminais Suporte de montagem com porca Pacote de software optris PIX Connect - Detetor: FPA, não arrefecido (passo de 17 µm) - Resolução ótica: 382 x 288 pixéis - Gama espetral: 8 - 14 µm - Gama de temperaturas (escalável através de teclas de programação ou software): -20 °C ... 100 °C 0 °C ... 250 °C (20) 150 °C ... 900 °C 1) - Taxa de fotogramas: 80 Hz / 27 Hz - Ótica do microscópio: 18° x 14° (f = 20 mm) - Ponto de medição mais pequeno (FOV): 81 µm @ 90 mm - Campo de visão instantâneo (IFOV): 80 µm - MFOV: 240 µm @ 90 mm - Focagem: Focagem manual do motor - Rácio distância-ponto: 390:1 (ótica de 18°) - Sensibilidade térmica (NETD): 80 mK @ 27 Hz - Precisão do sistema (à temperatura ambiente de 23 ± 5°C): ±2 °C ou ±2 %, o que for maior - Interface para PC: USB 2.0 / conversão opcional de USB para GigE (PoE) - Interface de processo (PIF): PIF padrão: entrada 0-10 V, entrada digital (máx. 24 V), saída 0-10 V
