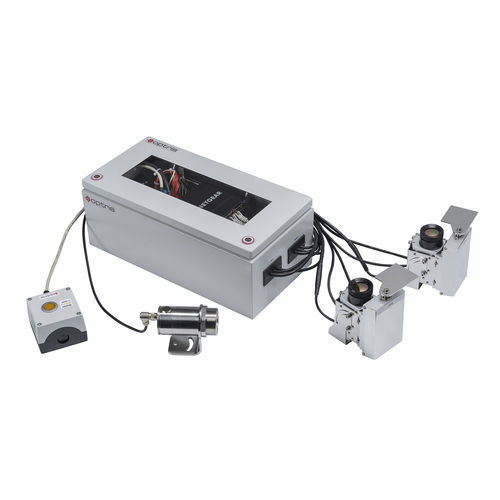

Sistema de inspeção com câmera de infravermelho 640i G7

de mediçãopara superfícies de vidropara a indústria do vidro

Com o novo sistema de inspeção de vidro da Optris, existe uma nova abordagem à medição da temperatura na produção de vidro de baixa emissividade. O vidro de baixa emissividade representa um grande desafio para os dispositivos de infravermelhos que tradicionalmente medem a temperatura do vidro a partir de cima, quando os vidros saem do forno durante a produção. O novo sistema de inspeção de vidro Bottom up resolve este problema através da instalação de duas câmaras de infravermelhos por baixo da linha de têmpera, que medem a temperatura no lado de alta emissividade não revestido do vidro. A combinação de dois geradores de imagens VGA com um campo de visão máximo de 111° resulta numa excelente resolução de linha de varrimento de 1600 pixels numa largura de varrimento máxima de 4,3 m. Um pirómetro CTlaser 4M ultrarrápido com um tempo de exposição de 90 µs, combinado com o sistema de proteção da lente controlado digitalmente (DCLP), constitui uma salvaguarda fiável para ambas as câmaras de infravermelhos em caso de quebra do vidro. Especificações importantes - Sistema compacto de baixo para cima para medição independente do revestimento por baixo - Deteção integrada ultra-rápida de quebra de vidro combinada com o sistema de proteção da lente controlado digitalmente (DCLP) - Sistema pré-montado para fácil instalação em fornos de têmpera de vidro - Cálculo da área do vidro Âmbito de fornecimento: Sistema de inspeção de vidro de baixo para cima - PI 640i G7 imager com 90° ou 60° FOV ou PI 450i G7 imager com 80° ou 53° FOV - Interface de processo industrial 2x - Sensor de quebra de vidro CTlaser 4ML com interface USB - 2x Sistema de obturador DCLP com suportes de montagem para geradores de imagens - 2x Servidor USB Gigabit - Armário de controlo com conjunto de cabos (10 m cada) e caixa de controlo remoto - Pacote de software - Fonte de alimentação 100-230 V AC/ 24 V DC para o arranque inicial
