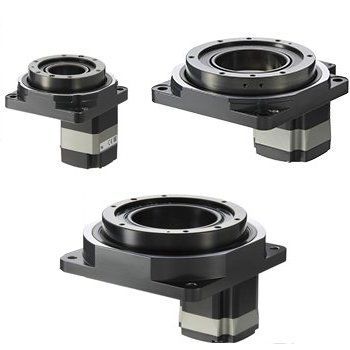

Atuador rotativo DGII series

elétricointegradode precisão

A série DGII é uma linha de produtos que combina uma mesa rotativa oca de elevada rigidez com um codificador absoluto AlphaStep, um motor passo-a-passo de circuito fechado da série AZ e um conjunto de controladores. Mantém a facilidade de utilização de um motor passo a passo, ao mesmo tempo que permite um posicionamento altamente preciso de grandes cargas de inércia. - O atuador e o motor passo a passo integrados facilitam a conceção - Ajuste fácil da posição inicial e retorno à posição inicial sem necessidade de sensores - Mesa de saída oca de grande diâmetro - O motor passo-a-passo proporciona um excelente desempenho - Capacidade de reação ágil - Estabilidade a baixas velocidades - Sem afinação Elevada precisão de posicionamento - Sem folga - Precisão de posicionamento repetitivo ±15 seg - Movimento perdido 2 minutos de arco Nota: A exatidão do posicionamento repetitivo é medida a uma temperatura constante (temperatura normal) com uma carga constante. Mesa de saída oca e de grande diâmetro permite uma cablagem e tubagem simples O furo oco de grande diâmetro (furo passante) ajuda a reduzir a complexidade da cablagem e das tubagens, simplificando assim o design do equipamento. O mecanismo de redução de engrenagens emprega engrenagens de precisão juntamente com um mecanismo de ajuste patenteado que elimina a folga. A precisão do posicionamento repetitivo a partir de uma única direção é de ±15 segundos, enquanto o movimento perdido numa operação de posicionamento a partir de duas direcções é de 2 minutos de arco. Estas características fazem da série DGII a escolha ideal para aplicações em que o posicionamento exato é uma necessidade. A mesa de saída oca está integrada com um rolamento de rolos cruzados de alta rigidez*. A estrutura melhora a carga axial e a carga de momento admissíveis, mantendo um binário elevado.
