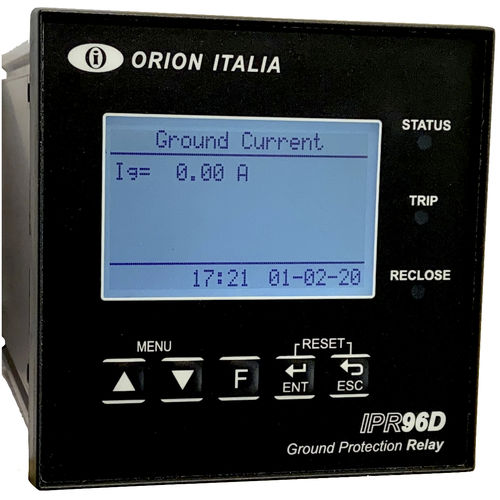

Relé de proteção de fuga à terra IPR96D

2 NA1 NA/NFtrifásico

O relé de proteção de terra (IPR96D) foi projetado para medir a corrente RMS de terra em condições normais ou sob distúrbios. Os sinais de corrente são detectados através de um transformador de corrente (TC). Esta informação é processada internamente pelo microprocessador a fim de realizar as ações de proteção de corrente definidas sob as normas ANSI, IAC ou IEC. Aplicações - Proteção primária e de reserva para alimentador de utilidades, centrais elétricas e sistemas de distribuição industrial Protecção e Funcionalidade - (50G/50N) Sobrecorrente de terra instantânea - (51.1G/51.1N) Sobrecorrente com tempo de aterramento - (51,2G/51,2N) Sobrecorrente com tempo de aterramento - Curvas ANSI, IAC ou IEC/BS142 incluídas: - moderadamente oposto - oposto ao normal - muito inverso - extremamente inverso - tempo definido Comunicação - Porta de comunicação RS485 - Programação remota dos setpoints - Protocolo de comunicação: Modbus RTU Características - CT classificada como primária seleccionável em passos de 5 A (5 A a 5000 A) - Medição da corrente de terra RMS - 1 relé de disparo e 2 relés auxiliares programáveis - Controle de queda de energia ou relé de falha interna - Operação do disjuntor e falha na viagem - Funções de entrada digital: - tRIP remoto - rESET remoto - ativação do Relé Aux remoto - estado de disjuntor Sinalização - Indicação LED e visor LCD - Indicação da corrente de terra - Indicação e armazenamento através de uma função Pop-Up, de condições de falha e seus valores
