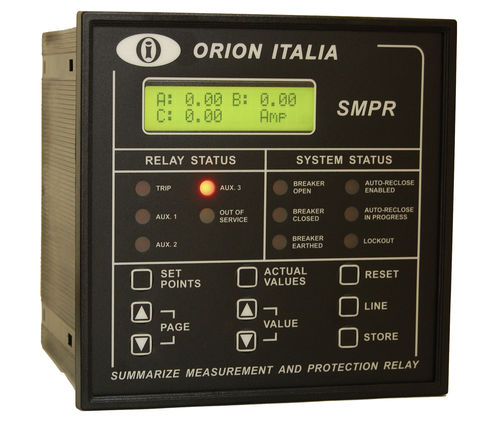

Relé de proteção de tensão SMPR-1 ETH

de correntede frequênciade fator de potência

O SMPR foi projetado para medir a linha e as correntes RMS de terra e fornecer tensões RMS em condições normais ou sob distúrbios. Esta informação é processada internamente pelo microprocessador, para realizar as ações de proteção definidas pelo usuário sob as normas ANSI, IAC ou IEC. As condições operacionais do disjuntor ou do seccionador também são sinalizadas. Porta de comunicação Ethernet (Modbus TCP/IP) (27) Subtensão (32) Potência direcional (37) Corrente subterrânea (46) Corrente de sequência negativa (47) Tensão de sequência de fases (50) Sobrecorrente de fase instantânea (50N/50G) Sobrecorrente de terra instantânea Nível de alarme de sobrecarga de recolha (51) Sobrecorrente da fase de tempo inverso (51N/51G) Sobrecorrente de terra de tempo inverso Curvas ANSI, IAC ou IEC/BS142 incluídas: moderadamente inversa oposto ao normal muito inverso extremamente inverso tempo definido (55) Factor de potência (59) Sobrevoltagem (68) Bloqueio de saída (81) Subfrequência e sobrefrequência (86) Lockout KA acumulado por fase na interrupção do disjuntor
